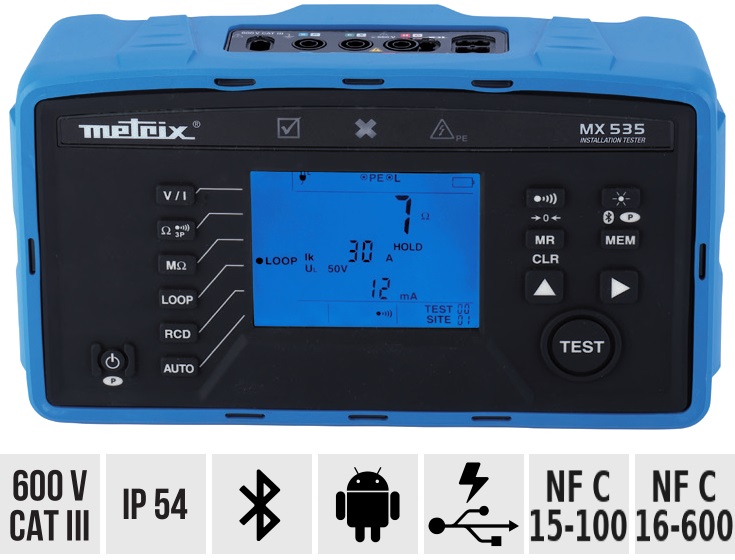

Metrix MX535
Contrôleur d'installation multifonction, 0-550 V AC, 0.01 à 999.9MOhm sous 500VDC, Terre avec piquets (piquets non fourni)
100% conforme IEC 61557 (1, 2, 3, 4, 5, 6, 7, 10), IEC 61010 (-1, -2-030, -2-034), NF C 15-100 et NF C 16-600.
Communication Bluetooth avec application IT-REPORT disponible sur Android.
- Voyant PASS/FAIL pour visualisation instantanée du résultat.
- Ergonomie étudiée pour facilité l'utilisation (touches de fonction, "grand" écran LCD rétro-éclairé, bouton test bien placé....)
- Mesure de terre par boucle.
- Mesure de terre par piquets (kit de cordons et piquets en option).
- Mesure de continuité sous 200mA.
- Contrôle d'isolement
- Test de DDR en courant et en temps
- Mesure de tension
- Mesure de courant (Via pince de courant optionnelle).
- Possibilité de déclencher le test via une sonde télécommande déportée (sonde non fournie, voir les options).
| Compatible iOS | Non |
|---|---|
| Compatible Android | Oui |
| Compensation des cordons (O/N) | Non |
| Bluetooth | Oui |
| Surtension de Sécurité | CAT III, 600V |
| Autonomie | ~20 heures |
| Mesure de tension max (V) | 550 V AC |
| Isolement max (Ohm) | 999.9 MOhm |
| Isolement min (Ohm) | 0.01 MOhm |
| Série | MFT |
| Poids Net | 700 g |
| Dimensions | 70x223x126 mm |
| Caractéristiques Supplémentaires | Mesure de courant par pince de courant (pince non fournie, voir les produits associés) Mesure de terre par piquets (kit de cordons et piquets non fourni, voir les options) Communication Bluetooth compatible avec les smartphones/tablettes (Android seulement, application à télécharger sur le Google Play Store) |
Documents
Articles associés
METRIX MX535
CONTRÔLEUR D’INSTALLATIONS ÉLECTRIQUES
MESURES CONFORMES NFC 15-100, NFC 16-600
TOUTES LES MESURES NECESSAIRES EN 1 SEUL APPAREIL
- Mesure de Terre par méthode piquet et boucle
- Mesure de continuité sous 0.2 A
- Contrôle d’isolement
- Test de DDR : courant et temps de déclenchement
- Séquences de tests automatiques
- Mémorisation des tests
- Application ANDROID pour génération de rapports
- Alimentation par batteries rechargeables via secteur, prise USB ou prise allume-cigare
Multifonction, destiné aux organismes de contrôle, installateurs, artisans et services de maintenance, l’ergonomie du MX 535 lui confère une simplicité d’utilisation sans pareil.
Continuité
Vérifier la continuité des conducteurs de protection et des liaisons équipotentielles principales et supplémentaires
Terre
Mesure avec piquets (méthode 3 pôles) permettant d’obtenir une valeur exacte de la résistance de la prise de terre
Boucle
Mesure par boucle de terre permettant d’obtenir une mesure par excès de la résistance de prise de terre (en TT). Adaptée pour les milieux urbains.
Dans une installation de type TN ou TT, la mesure d’impédance de boucle de défaut permet de calculer le courant de court-circuit et de dimensionner les protections de l’installation (fusibles ou différentiels).
Isolement
Mesurer la résistance d’isolement entre chaque conducteur actif et la terre.
DDR (RCD)
Vérifier que le dispositif différentiel déclenche pour un courant de défaut inférieur ou égal à son courant différentiel nominal.
