Les fondamentaux de la sécurité électrique

23 juin 2026 par
Testoon, Nikita Chala
Guide Testoon · Sécurité électrique

Les fondamentaux de la sécurité électrique

Comprendre le risque, les protections et les vérifications qui rendent une installation sûre — du courant qui traverse le corps humain jusqu'à l'attestation de conformité.

20 à 35 % des incendies domestiques sont d'origine électrique.
Source : ONSE, 2024
Lecture ~10 min 7 chapitres Niveau : initiation
01 — Le danger

Le risque électrique

Le corps humain conduit l'électricité. Deux dangers, bien distincts : un courant qui traverse une personne peut être mortel, et une installation défaillante peut s'échauffer jusqu'à l'incendie.

Sur le corps

Électrisation & électrocution

L'électrisation, c'est le passage d'un courant à travers le corps. L'électrocution, c'est une électrisation mortelle. La gravité dépend de trois facteurs : l'intensité du courant, la durée du passage et le trajet emprunté dans le corps (main-main, main-pied…).

Sur l'installation

L'incendie d'origine électrique

Surcharges, courts-circuits, connexions desserrées, arcs électriques : autant de points chauds qui peuvent enflammer l'isolant et se propager. C'est pourquoi protéger une installation, c'est aussi prévenir le feu, pas seulement l'électrisation.

À partir de quel courant est-ce dangereux ?

Intensité traversant le corps humain — courant alternatif 50 Hz
Imperceptible Perception Tétanisation Paralysie respi. Fibrillation 0,5 mA 10 mA ~75 mA 30 mA — seuil DDR +
À 10 mA, les muscles se contractent : on ne peut plus lâcher le conducteur. À 30 mA, le risque devient vital — c'est la sensibilité des différentiels qui protègent les personnes.
Échelle indicative — les valeurs varient selon la durée, le trajet et l'état de la peau.
02 — Repères

Un peu d'histoire

En France, la sécurité des installations basse tension s'appuie depuis près de 70 ans sur une même référence : la norme NF C 15-100, surnommée « la bible de l'électricien ». Elle évolue régulièrement pour suivre les usages et renforcer la sécurité.

1956
Première éditionNaissance de la NF C 15-100.
2002
Édition de référenceLa base de travail des professionnels pendant 20 ans.
2015-16
Amendement A5Renforcement des règles de protection.
Août 2024
Refonte complèteLa norme devient une série de 21 textes (NF C 15-100-X).
Sept. 2025
Nouvelle référenceLa série 2024 s'applique au neuf et aux rénovations.
03 — Le cadre
NF C
15-100
Basse tension · ≤ 1000 V~ / ≤ 1500 V⎓

Ce que la norme encadre

  • La conception, la réalisation, la vérification et l'entretien de toute installation électrique basse tension.
  • La protection des personnes, des animaux et des biens contre le risque électrique.
  • La protection contre le risque d'incendie d'origine électrique.
  • Des règles de confort et d'efficacité énergétique (nombre de prises, gestion de l'énergie…).

C'est elle qui impose les protections décrites ci-dessous, ainsi que leurs règles précises de mise en œuvre. S'y conformer est la condition pour qu'une installation soit déclarée sûre.

04 — Les briques

Les éléments de sécurité

Une installation sûre n'est pas un seul dispositif, mais un ensemble de protections qui se complètent. Voici les briques essentielles.

Isolement

La matière isolante (gaines, enveloppes) sépare les parties sous tension de tout contact. Sa qualité se dégrade avec le temps et se mesure.

mesuré en mégohms (MΩ)

Continuité du PE

Le conducteur de protection (le fil vert/jaune) relie chaque masse métallique à la terre, sans rupture. Pas de continuité, pas de protection contre les contacts indirects.

conducteur vert / jaune

Dispositif différentiel (DDR)

Il compare le courant qui part et celui qui revient. Au moindre écart — une fuite vers la terre ou vers une personne — il coupe en une fraction de seconde.

30 mA = protection des personnes

Prise de terre

Un piquet ou une boucle relie l'installation au sol. Elle écoule les courants de défaut vers la terre et permet au différentiel de remplir son rôle.

+ liaison équipotentielle

Disjoncteurs & fusibles

Ils coupent automatiquement en cas de surcharge ou de court-circuit, avant que les câbles ne s'échauffent dangereusement et ne provoquent un départ de feu.

protection contre les surintensités

Protections complémentaires

La liaison équipotentielle relie les masses entre elles ; le parafoudre écrête les surtensions ; le protecteur d'arc (DPDA) détecte les arcs dangereux — une nouveauté de l'édition 2024.

+ TBTS dans les zones humides
05 — La mécanique

Comment une installation protège

La sécurité repose sur des « barrières » successives, qui agissent à des moments différents. Si l'une cède, une autre prend le relais.

  • A
    Contact directToucher une partie sous tension. On l'empêche : isolation, enveloppes (indice IP), très basse tension de sécurité.
  • B
    Contact indirectToucher une masse mise accidentellement sous tension. La terre + le différentiel détectent la fuite et coupent.
  • C
    SurintensitésSurcharge ou court-circuit. Disjoncteurs et fusibles coupent avant l'échauffement des câbles.
  • D
    Arcs & surtensionsProtecteur d'arc contre les départs de feu, parafoudre contre la foudre et les surtensions réseau.
Réseau Tableau Différentiel 30 mA · ⏚ disjoncteurs Phase Appareil masse métallique défaut PE — conducteur de protection prise de terre
En cas de défaut, le courant fuit vers la terre par le conducteur de protection. Le différentiel détecte le déséquilibre et coupe l'alimentation avant tout danger.
06 — Le contrôle

Comment on vérifie la sécurité

La sécurité ne se voit pas à l'œil nu : elle se mesure. Quelques contrôles clés suffisent à confirmer qu'une installation protège réellement.

Ce qu'on vérifie
Pourquoi
Avec quoi
Isolement
S'assurer que l'isolant n'est pas dégradé et qu'aucun courant ne fuit là où il ne devrait pas.
Mégohmmètre
valeurs en MΩ
Résistance de terre
Une terre trop élevée empêche le différentiel de protéger correctement les personnes.
Telluromètre /
contrôleur de terre
Continuité du PE
Vérifier que chaque masse métallique est bien reliée, sans rupture, au conducteur de protection.
Contrôleur de
continuité

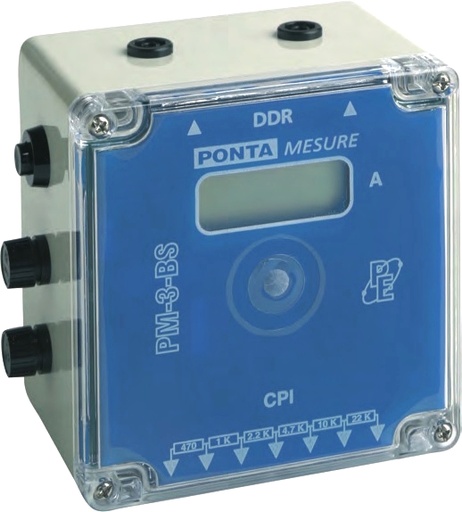

Déclenchement du DDR
Mesurer le temps et le courant réels de coupure du différentiel : coupe-t-il assez vite ?

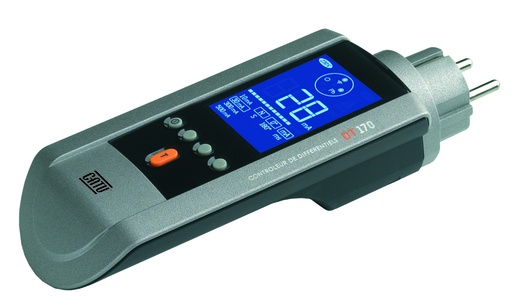

Testeur de
différentiel
Boucle de défaut
Estimer le courant de court-circuit pour confirmer que la protection coupera à temps.

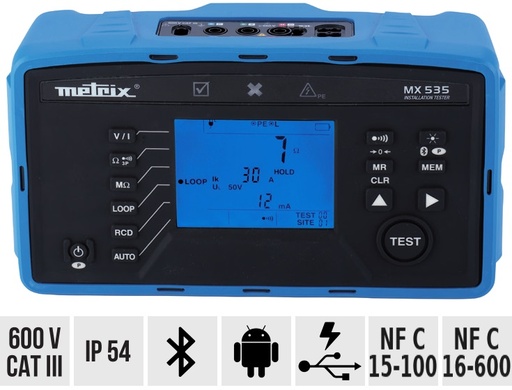

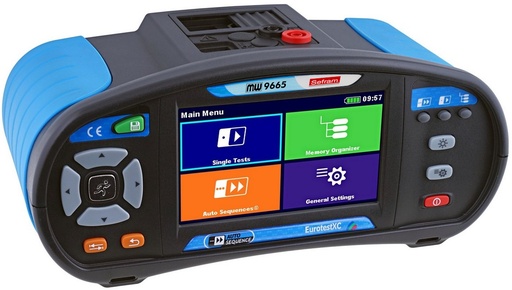

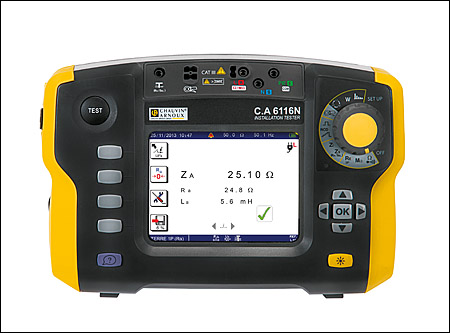

Contrôleur
d'installation
Contrôle visuel
Serrage des connexions, repérage, état du matériel et absence de points chauds.
Inspection +
caméra thermique

Ces contrôles se font avec des appareils dédiés — mégohmmètres, telluromètres, contrôleurs d'installation multifonction, multimètres et caméras thermiques. Pour que les valeurs soient fiables, ces instruments doivent eux-mêmes être étalonnés régulièrement.

07 — Les acteurs

Qui vérifie la sécurité ?

Plusieurs intervenants entrent en jeu, à des moments différents de la vie d'une installation.

L'électricien

Réalise l'installation dans les règles et procède à l'auto-contrôle à la pose et après chaque intervention.

à la réalisation

Le Consuel

Avant la mise sous tension d'une installation neuve ou rénovée, il délivre l'attestation de conformité — obligatoire pour le raccordement au réseau.

avant mise en service

Les bureaux de contrôle

Organismes agréés (Apave, Socotec, Bureau Veritas, Dekra…) qui réalisent les vérifications initiales et périodiques, notamment dans les lieux de travail et les ERP.

vérifications périodiques

Le diagnostiqueur immobilier

Réalise le diagnostic électrique lors d'une vente ou d'une location, pour les installations de plus de 15 ans.

vente / location
Testoon

Mesurer, c'est garantir.

Testoon distribue et étalonne les instruments qui rendent ces vérifications possibles : mégohmmètres, telluromètres, contrôleurs d'installation multifonction, multimètres et caméras thermiques.

[email protected] 01 71 16 17 00 99 Rue Béranger, 92320 Châtillon
Guide pédagogique Testoon · Sécurité électrique · à titre informatif — se référer à la norme NF C 15-100 en vigueur.
