Mesurez la performance thermique réelle de vos parois.
Kit de mesure in-situ du coefficient U et de la résistance R selon la norme ISO 9869-1. Capteurs sans fil, jusqu'à 5 points simultanés, consultation à distance en temps réel.
Trois grandeurs, une même réalité physique.
Avant de mesurer, comprendre. Un mur ne se contente pas d'« isoler » : il laisse passer un certain flux de chaleur, qu'on peut quantifier précisément.
Flux thermique
La quantité de chaleur qui traverse 1 m² de paroi par seconde. C'est l'énergie qui s'échappe, en temps réel, mesurable par fluxmètre.
Résistance thermique
La capacité d'une paroi à s'opposer au passage de la chaleur. Plus R est élevé, mieux le mur isole. Caractérise un élément constructif.
Coefficient de transmission
L'inverse de R. Indicateur normé exploité dans le DPE, la RE2020 et tous les calculs réglementaires de performance énergétique.
Un bon isolant, c'est une paroi qui laisse passer peu de flux pour un grand écart de température.
Le calcul théorique ne dit pas toute la vérité.
Les calculs réglementaires partent de la composition supposée de la paroi. La mesure in-situ, elle, observe ce que le mur fait réellement, avec ses défauts et son vieillissement.
Calcul théorique
U calculé à partir de la composition supposée de la paroi (norme ISO 6946).
- Suppose une mise en œuvre parfaite
- Ignore le vieillissement et l'humidité
- Composition souvent inconnue en rénovation
- Ponts thermiques approximés
Mesure in-situ
U mesuré directement sur la paroi en conditions réelles, par fluxmétrie.
- Reflète la performance réelle, vieillissement inclus
- Détecte les défauts de mise en œuvre
- Fonctionne sur paroi de composition inconnue
- Donnée normée, opposable techniquement
Mesurer le flux, mesurer les températures.
La méthode normée ISO 9869-1, dite méthode du fluxmètre, repose sur un principe simple : pour caractériser une paroi, il suffit de mesurer simultanément la chaleur qui la traverse et l'écart de température entre ses deux faces.
Trois grandeurs mesurées, une équation, une valeur U validée. Le UVAL Kit Wireless capture le flux côté intérieur grâce à un capteur thermoélectrique haute sensibilité, pendant que des sondes mesurent simultanément les températures d'air et de surface, de chaque côté de la paroi.
La méthode ISO 9869-1 en quatre étapes.
Une méthode rigoureuse qui transforme des mesures instantanées en valeur U validée et défendable.
Installation des capteurs
Fluxmètre fixé sur la face intérieure de la paroi, sondes de température positionnées des deux côtés.
~15 minAcquisition continue
Enregistrement simultané du flux et des températures, à intervalles réguliers, sur plusieurs jours.
≥ 72 h · ΔT ≥ 10°CMéthode des moyennes
Le logiciel applique la méthode des moyennes glissantes (ISO 9869-1) pour lisser les fluctuations.
AutomatiqueValeur U convergée
Quand les critères de convergence sont atteints, la valeur U représentative de la paroi est validée.
Rapport norméDeux approches de la mesure in-situ.
Tous les kits de mesure du coefficient U ne reposent pas sur la même physique. Chez Testoon, deux familles complémentaires coexistent : la méthode par thermomètres couplés et la méthode fluxmétrique. Le tableau ci-dessous permet de comparer les deux approches critère par critère.
| Critère | Méthode 1 Thermomètres couplés Kimo · Testo | Norme ISO 9869-1 Méthode 2 Fluxmétrique greenTEG |
|---|---|---|
| Principe physique | 3 sondes de température couplées et étalonnées ensemble. U déduit par calcul à partir des seules températures. | Fluxmètre à effet Seebeck mesurant directement le flux thermique, complété par des sondes de température. |
| Grandeur mesurée directement | Températures uniquement | Flux thermique + températures |
| Précision capteurs | ±0,1 °C sur les températures | ±0,1 °C sur T° · résolution flux 0,09 W/m² |
| Norme ISO 9869-1 | Méthode non couverte | Méthode du fluxmètre (méthode normée) |
| Donnée défendable en expertise | Indicative | Opposable techniquement |
| Usage typique | Investigation rapide, premier diagnostic, dépistage de zones suspectes | Mesure défendable, expertise judiciaire, validation post-travaux, R&D bâtiment |
| Budget | Économique · accessible aux interventions courantes | Investissement professionnel · instrumentation de précision |
Les deux familles ont leur place. La méthode thermomètres permet une investigation rapide à budget maîtrisé. La méthode fluxmétrique est la seule reconnue par la norme ISO 9869-1, et donc la seule à fournir une donnée U opposable techniquement, défendable en expertise et validable en R&D.

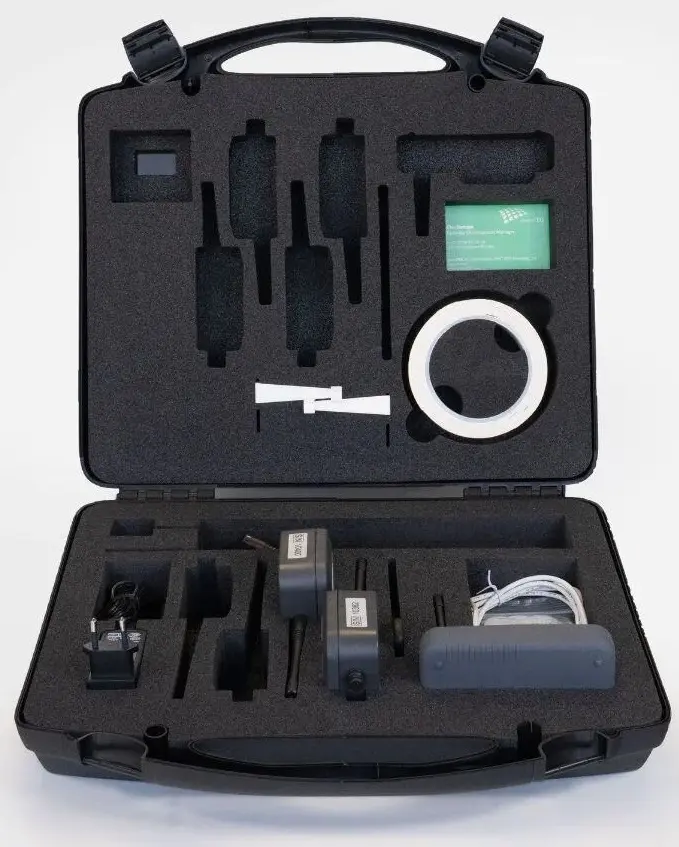

Un kit complet, prêt à mesurer.
Tout l'équipement nécessaire à une campagne de mesure normée, dans une mallette de transport compacte. Sensibilité calibrée en usine, données chargées sur le logger : plug-and-play, prêt à l'emploi.
-
1 Base Station (logger)
Réception sans fil 868 MHz, stockage > 1 000 000 points de mesure
-
2 Nodes de mesure
Extensible jusqu'à 5 points de mesure simultanés
-
1 Capteur de flux thermique
Sensibilité min. 7,0 µV/(W/m²) — calibration usine intégrée
-
3 Sondes de température
1 sonde surface extérieure + 2 sondes ambiance
-
Accessoires & logiciel
Clips de fixation, adhésifs, mallette, logiciel ISO 9869 / ASTM
La donnée brute, sans concession.
Une instrumentation de précision suisse, certifiée pour les exigences de la mesure normée.
ASTM C1046/C1155
Quatre métiers, une même exigence de précision.
Le UVAL Kit Wireless s'adresse aux professionnels pour qui la performance énergétique mesurée n'est pas une option.
Audit énergétique de bâtiments anciens
Caractériser la performance réelle de parois dont la composition est inconnue ou douteuse : bâti ancien, copropriétés, parc immobilier à rénover. Donnée fiable pour dimensionner les travaux d'isolation.
Réception de chantier & validation post-travaux
Vérifier que la performance thermique livrée correspond à la performance contractuelle. Mesure opposable techniquement, conforme à une norme internationale reconnue.
Expertise judiciaire & contentieux thermique
Apporter une preuve métrologique en cas de litige sur la performance énergétique d'un bâtiment ou d'une malfaçon d'isolation. Méthode normée, données traçables, rapport défendable.
R&D bâtiment, matériaux & enveloppe
Caractériser de nouveaux matériaux d'isolation, valider des systèmes constructifs innovants, suivre le vieillissement de parois sur banc d'essai ou en bâtiment instrumenté.
Installez. Repartez. Consultez à distance.
Là où les kits filaires imposent une présence sur site, le UVAL Wireless libère le diagnostiqueur. Les nodes communiquent en 868 MHz avec la base station, et le Remote Measurement Access permet de suivre la campagne en temps réel depuis n'importe quel poste connecté.
Sans fil 868 MHz
Pas de câble à travers la paroi, installation rapide
Suivi temps réel
Visualisation à distance via le logiciel inclus
5 points simultanés
Cartographier plusieurs zones en une seule campagne
2 ans d'autonomie
Pile lithium des nodes, pas de remplacement en campagne
Avant de mesurer.
Prêt à mesurer la performance réelle ?
Demandez un devis personnalisé, une démonstration produit ou échangez avec notre équipe technique sur votre projet de mesure.
