MDO3054

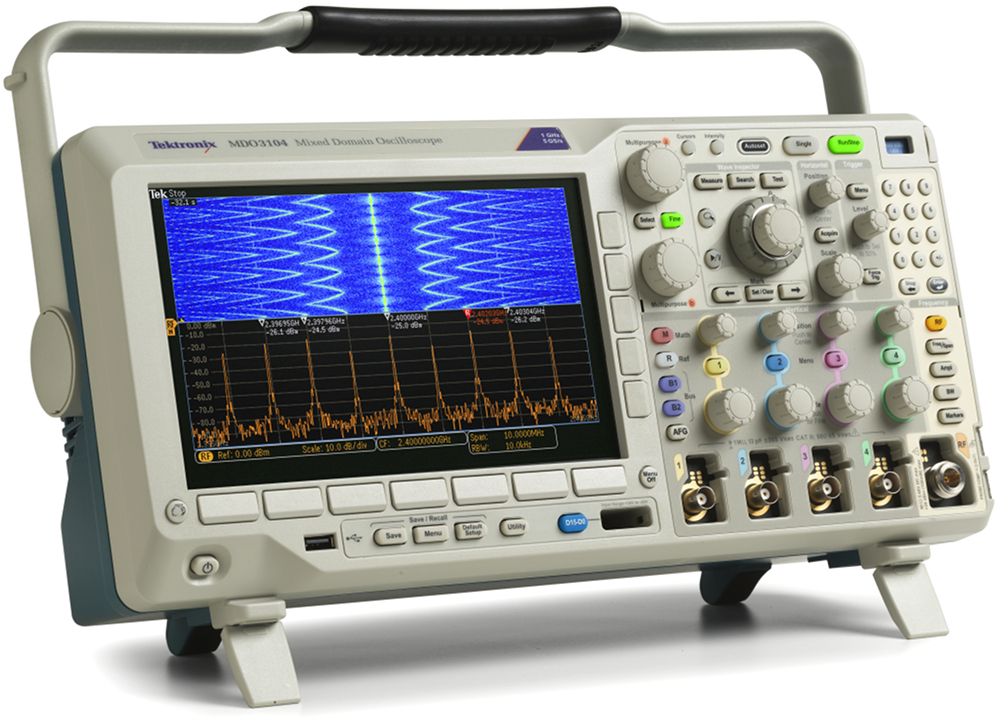

Tektronix MDO3054

Brand Logo
Code Testoon : TEKMDO3054
Référence commande : MDO3054

Oscilloscope à domaine mixte 6-en-1 évolutif, 500MHz,2.5GEch/s,10Mpts, voies: 4 + 16 logiques + 1 RF
https://www.testoon.com/web/image/product.template/31300/image_1920?unique=194be57
oscilloscope à domaine mixte 6-en-1 (temporel et fréquentiel).
1: Oscilloscope numérique 500MHz. 4 voies. 10Mpts. 2.5GEch/s.
2: Analyseur de spectre. 1 voie RF dédiée. 9kHz-500MHz (3GHz en option).
3: Analyseur logique 16 voies (Sonde 16 voies en option).
4: Analyseur de protocole (CAN. LIN. I2C. Puissance. test limite/masque) (Modules en option).
5: Générateur à fonctions arbitraires. 50MHz max.. 128kpts. 13 signaux prédéfinies (En option).
6: Voltmètre et fréquencemètre numérique. 3-1/2 digits (Option gratuite via enregistrement).

4 sondes passives de tension. 3.9pF. 500 MHz. 10x fournis en standard.

7 920,00 € 7920.0 EUR 7 920,00 € TTC 13 200,00 €

7 700,00 € TTC 11 000,00 €

  • En Stock
  • Marque
  • Sensibilité Verticale Max. (V/div)
  • Traitement du signal (FFT)
  • Fonctions Mathématiques (O/N)
  • Nombre de Voies analogiques
  • Garantie Constructeur Standard
  • Interface PC
  • Alimentation par batterie
  • Résolution verticale (Bits)
  • Déclenchement (Type)
  • Analyse logique/MSO (O/N)
  • Voie dédiée RF
  • Décodage de bus
  • Bande Passante (Hz)
  • Fréquence d'échantillonnage (éch/s)
  • Profondeur mémoire (pts)
  • Sensibilité Verticale Min. (mV/div)
  • Surtension de Sécurité
  • Voies logiques (Nbr)
  • Bande Passante (Hz)
  • Fréquence d'échantillonnage (éch/s)
  • Profondeur mémoire (pts)
  • Fonctions mathématique

Cette combinaison n'existe pas.

Traitement du signal (FFT) Oui
Fonctions Mathématiques (O/N) Oui
Alimentation par batterie Non
Analyse logique/MSO (O/N) Oui
Voie dédiée RF Oui
Décodage de bus Non
Sensibilité Verticale Min. (mV/div) 1 mV/div
Surtension de Sécurité CAT II 300V
Voies logiques (Nbr) 16
Bande Passante (Hz) 500MHz
Fréquence d'échantillonnage (éch/s) 2.5 GEch/s
Profondeur mémoire (pts) 10 Mpts
Fonctions mathématique Intégration, dérivation, FFT, soustraction, addition, multiplication, division.
Série MDO3000, MDO, Mixed Domain Oscilloscope
Poids Net 5 kg
Caractéristiques Supplémentaires Appareil 6-en-1 (Voir les options) 1 voie analyseur de spectre : 9 KHz à 500 MHz (3GHz en option)
Contactez-nous

Conditions générales

Partager

L'oscilloscope à domaines mixtes et instrument 6-en-1 évolutif


 MDO  MDO  MDO  MDO  MDO
 3012  3014  3022  3024  3032  3034  3052  3054  3102  3104
Voies analogiques
Nombre de voies
2 4 2 4 2 4 2 4 2 4
Bande passante 100 MHz200 MHz350 MHz500 MHz1 GHz
Temps de montée 3.5 ns1 ns1.75 ns700 ps350 ps
Taux d'échantillonnage
1-2 voies 2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s5 GEch/s
3-4 voies 2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s
Profondeur mémoire
1-4 voies 10M10M10M10M10M
Analyseur de spectre
Nombre de voies    1 1 1 1 1
Bande passante
Standard
 9 kHz - 100 MHz  9 kHz - 200 MHz  9 kHz - 350 MHz  9 kHz - 500 MHz  9 kHz - 1 GHz
Option
 9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz
Analyseur logique

OPTION: Sonde 16 voies logiques
Analyseur de protocole
            OPTION: Analyse et Décodage de bus (I2C. CAN. LIN. UART-RS232. etc...)
Générateur de fonctions
arbitraires
 OPTION: Jusque 50MHz. 13 formes d'ondes prédéfinies + arbitraire
Voltmètre numérique
 OPTION: Voltmètre 4 digits et compteur de fréquence
