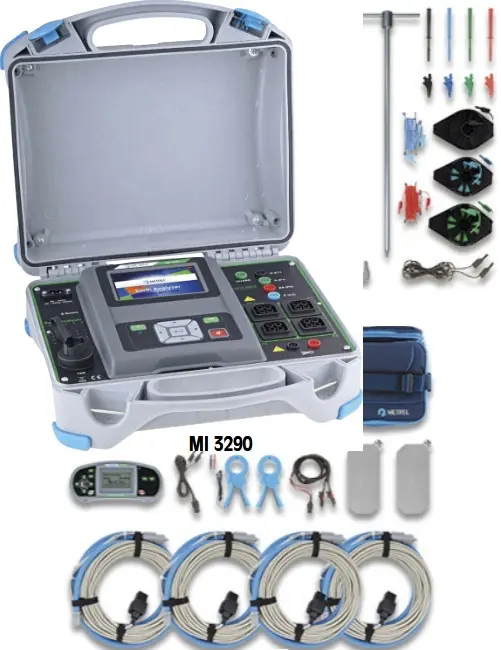

Sefram MI3290 Kit GX4
Contrôleur de terre haute fréquence - Kit complet 2p/3p/4p, poteaux, pylones, licence GX
Résistance à la terre 2,3,4 poles.
| Surtension de Sécurité | CAT III 30V |
|---|---|
| Ecran | LCD numérique 2000points |
| Mesure de résistance min (Ohm) | 10 mOhm |
| Mesure de résistance max (Ohm) | 2 kOhm |
| Fréquence de mesure (Hz) | 128 Hz |

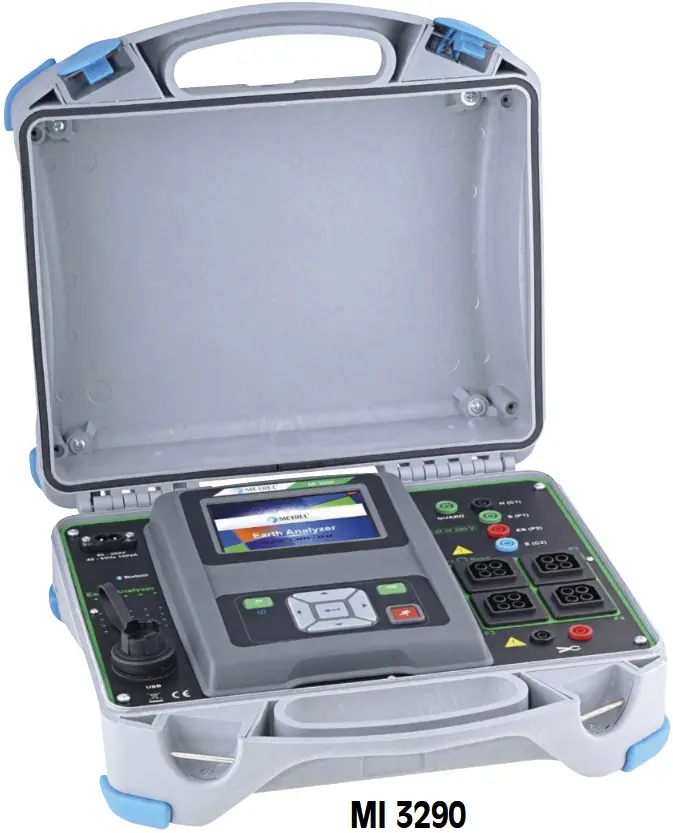

MI3290
Contrôleur de terre haute fréquence
Le contrôleur de terre haute fréquence MI3290 est un instrument de mesure portable, alimenté par batterie ou secteur avec une excellente protection IP (IP 54 valise ouverte), destiné à la mesure de la résistance de terre, d'une terre spécifique et du potentiel de terre. L'utilisateur peut choisir entre différentes méthodes allant de la mesure de résistance de terre classique à 3 fils à la méthode avec une ou quatre pinces Flex pour la mesure sur pylônes.
Il dispose d'un choix de méthodes de mesure avec différentes fréquence : balayage monofréquence ou fréquentiel de 55 Hz à 15 kHz, méthode HF à 25 kHz et méthode impulsionnelle simulant la foudre. L'immunité au bruit électrique élevée rend cet instrument mieux adapté à l'environnement industriel. L'instrument est disponible en plusieurs packs qui combinent différents accessoires et fonctions de mesure.
Fonctions de mesure :
- Résistance à la terre 2,3,4 poles
- Résistance à la terre sélective (1 pince)
- Résistance à la terre (méthode des 2 pinces)
- Résistance de terre spécifique (Méthodes Wenner et Schlumberger)
- Résistance à la terre HF (25 kHz, selon IEEE_Std 81)
- Résistance de terre des "mono" pylônes avec pince flex de 10m
- Résistance de terre des pylônes "multi-jambes" avec jusqu'à à quatre pinces flex
- Continuité sous 7 mA et 200 mA
- Potentiel de la Terre
- Mesure de tension de pas et de tension de contact
- Mesure de Terre impulsionnelle 10/350 μs
Principales caractéristiques :
- Possibilité d'effectuer tous types de mesures de terre avec un seul instrument.
- Analyse de l'impédance de terre en fonction de la fréquence due à une large bande de fréquence de mesure (55 Hz ... 15 kHz).
- Mesures de terre sur des pylônes avec un câble de terre de protection connecté.
- Mesure sur des pylônes "mono" et jusqu'à 4 "jambes".
- Grande variété de pinces de mesure : Pinces classiques et pinces Flex jusqu'à 10 m de long.
- Mesure de résistance de terre HF (selon IEEE_Std 81).
- Écran tactile couleur de 3,4 pouces
- Alimentation polyvalente (90 … 260 V AC) ou alimentation par batterie (chargeur rapide intégré).
- Haut degré de protection : boîtier fermé : IP 65, boîtier ouvert : IP 54.
- Mesure impulsionnelle pour simuler la foudre
- Prise en charge de mesures simples ou automatisées
- Boitier robuste
- Livré avec un lot d'accessoires complet
- Logiciel MESM fourni pour le pré-traitement et le post-traitement des mesures: préparation de la structure de test, téléchargement des résultats, arborescence, vue de table et affichage graphique, stockage et impression.
- Sécurité: 300V CAT II
Normes applicables
Tests fonctionnels selon les normes:
- EN 61557 - 5,
- IEEE 80 – 2000,
- IEEE 81 – 2012,
- IEEE 142,
- IEEE 367 – 2012
Applications
Mesure de mise à la terre de :
- Pylônes mono et multi-jambes avec câble
- de terre de protection connecté
- Postes de transformation MT à BT
- Remontées mécaniques, tours de radio
- Centrales solaires, éoliennes et barrages hydroélectriques
- Zones industrielles.
Packages disponibles
MI3290 GX | MI3290 GL | MI3290 GF | MI3290 GP | |
Méthodes de mesure | ||||
Impédance de terre 2 pôles | o | o | o | o |
Impédance de terre 3 pôles | o | o | o | o |
Impédance de terre 4 pôles | o | o | o | o |
Fréquence de balayage simple / multi | o | o | o | o |
Wenner 4 pôles | o | o | o | o |
Schlumberger 4 pôles | o | o | o | o |
Sélectif (pince) | o | o | ||
Deux pinces (sans piquet) | o | o | ||
Mesure d'impédance impulsionnelle | o | o | ||
Impédance HF 25 kHz | o | o | ||
Pas / Contact | o | o | ||
Potentiel | o | o | ||
Basse impédance 4 points | o | o | ||
Basse résistance 200 mA | o | o | ||
Mesure sur poteau passif / Pince Flex | o | o | ||
Mesure sur pylône / 1 x Pince Flex GX1 | GX1 | o | ||
Mesure sur pylône / 4 x Pince Flex Option GX4 | GX4 | Option | ||
Mesure sur pylône mono "jambe" / Flex | o | o |
