Caractéristiques techniques

• Résolution  0,01 mm avec lecture numérique
• Répétabilité  +/- 0,01 mm
• Type de suivi  Suivi évolution sur 1 axe ou 2 axes
• Type de fissures  Tout type de fissures
• Fixation  Fixation des platines avec la visserie fournie. Fixation possible avec colle epoxy à durcissement rapide
• Dimensions :
• • Jauge E1 : 220 mm (longueur) x 60 mm (largeur) x 30 mm (hauteur)
  • Platines E1 : 33 mm (diamètre sans la languette) x 9mm (épaisseur)
• Matériau des platines  PA12
• Matériau des pions de fixation  Aluminium anodisation dure
• Amplitude de mesure  environ 25 mm (variation possible entre la mesure maximum et minimum)
• Poids  210g

Principes de fonctionnement du fissuromètre électronique

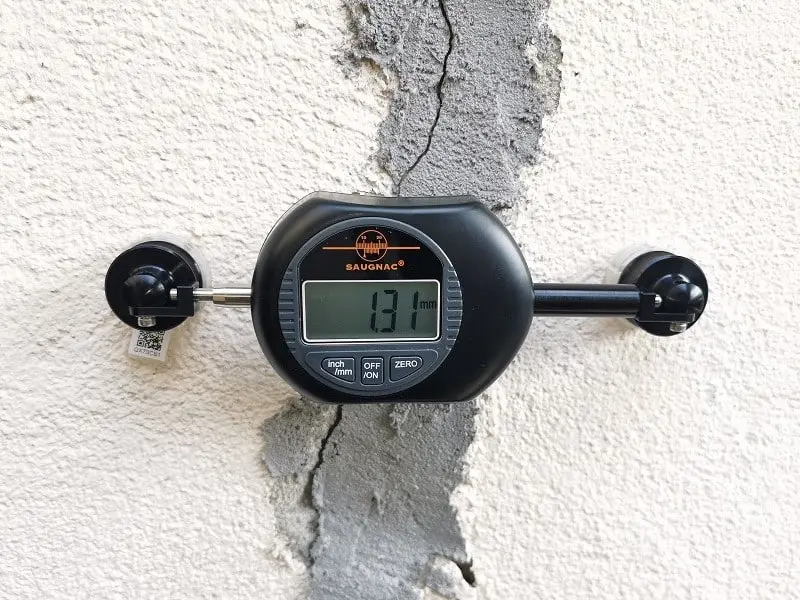

La Jauge E1 est un fissuromètre électronique à lecture numérique. Cet outil permet de surveiller l’évolution des fissures sur 1 axe ou sur 2 axes avec une résolution de 0,01 mm et une répétabilité de +/- 0,01 mm.

Un système de fixation breveté

Son système de fixation breveté consiste à fixer 2 platines transparentes de part et d’autre de la fissure à l’aide du gabarit fourni (3 platines dans le cas d’un suivi sur 2 axes). Après avoir réalisé le zéro dans l’étalon prévu à cet effet, la jauge E1 se positionne dans les platines transparentes pour réaliser la lecture.

Une fabrication à l’épreuve des intempéries

Les platines sont fabriquées dans un matériau (PA12) offrant une grande résistance aux intempéries (pluie, embruns, UV). Ce matériau est couramment utilisé pour les pièces fortement exposées, telles que les phares de voitures, les glaces de montre, les pièces de bateaux, les montures de lunettes ou encore les tableaux de commandes.

Un système compatible avec un fort désaffleur

Le système de fixation unique du fissuromètre numérique permet des configurations de poses avec un désaffleur important (jusqu’à 35 mm), dans les angles, sur un plafond sans avoir à tenir la jauge lors de la prise de mesure.

 Une solution discrète et pratique

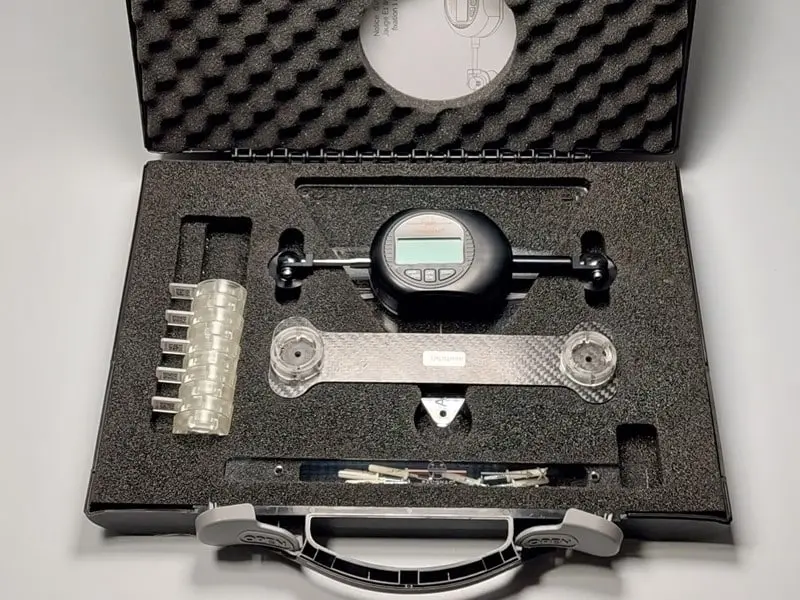

La mallette du fissuromètre numérique

Comment fixer les platines du fissuromètre électronique ?

Les platines sont fixées de part et d’autre de la fissure et permettent de réaliser le positionnement de la jauge E1 lors de la mesure. Les platines du fissuromètre numérique sont transparentes et donc peu visibles. Elles font moins de 10mm d’épaisseur ce qui permet un encombrement réduit. Le matériau PA12 utilisé garantit une grande résistance aux intempéries (pluie, UV) sans détérioration.

La fixation est réalisée par fixation mécanique avec les tap-vis de 4mm fournies. Les platines sont fabriquées avec un trou Ø 4mm au centre :  ces trous facilitent la fixation mécanique par cheville à frapper / tap-vis. Il faut percer des trous de Ø4 mm de profondeur 30mm au niveau des repères obtenus avec le gabarit de pose fourni.

Le diamètre de 4 mm permet de réaliser très facilement le trou sur n’importe quel support. Il faut passer le tap-vis au travers de la platine dans le trou, frapper avec un marteau, puis finaliser à l’aide du tournevis PZ1. Un ensemble forêt SDS Bosch Ø4 mm + Tournevis Stanley PZ1 est proposé pour faciliter la pose.

Il est aussi possible de réaliser la fixation par collage avec de la colle epoxy à durcissement rapide. Cette colle à prise rapide permet une fixation en 4 minutes. Seul inconvénient : la prise définitive étant de 2h, il faut attendre ce délai pour réaliser la première mesure afin de s’assurer que les platines ne pourront plus bouger. La résolution de la jauge E1 étant au centième de mm (0,01mm), la répétabilité de la mesure au centième dépend de la qualité de la fixation.

Comment mesurer l’évolution de l’écartement d’une fissure avec la jauge E1 ?

Le suivi d’une fissure sur un axe avec la jauge E1 se fait très simplement.

1 – Fixer la paire de platines du fissuromètre électronique

Il faut tout d’abord fixer la paire de platines pour suivi sur 1 axe (P1E1) de part et d’autre de la fissure (cf. ci-dessus). 5 paires de platines P1E1 pour le suivi sur 1 axe sont fournies avec la jauge E1. Il est ensuite possible de racheter des boites de 5 paires de P1E1 pour réaliser d’autres suivi.

2 – Réaliser la mise à zéro fissuromètre numérique dans l’étalon

3 – Réaliser le relevé de la mesure

4 – Suivre facilement l’évolution de la fissure

Le suivi des mesures peut être réalisée facilement dans l’application Saugnac.app. Chaque platine fournie possède un QR code unique qui assure une traçabilité des mesures en associant un historique à une platine.

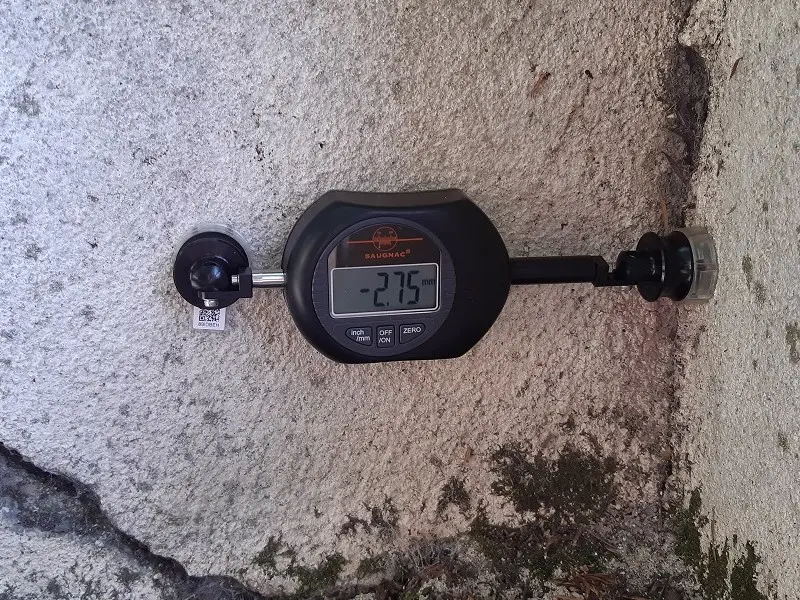

Comment mesurer une fissure en angle ?

Le système de fixation de la jauge E1 permet de réaliser une pose dans les angles. Grâce au gabarit de pose pour suivi sur 1 axe fourni, l’utilisateur détermine les repères pour une fixation en angle. Il suffit ensuite de positionner la jauge dans les platines pour lire la mesure et de reporter les valeurs dans l’application Saugnac.app

Comment mesurer une fissure sur 2 axes (écartement + cisaillement) ?

Pour réaliser la surveillance d’une fissure ou d’un mouvement de ce type, il faut utiliser la jauge E1 combinée avec des platines P2E1 pour suivi sur 2 axes et l’application Saugnac.app pour réaliser les calculs.

En termes de fonctionnement, les platines P2E1 sont similaires aux platines P1E1 (fixation et positionnement identiques), mais elles sont fournies par triplets (3 platines).

En utilisant le gabarit 2 axes fourni, les platines P2E1 sont fixées selon les 3 repères A, B et C. Les mesures AB, AC et BC seront réalisées la première fois. Puis les prochaines mesures du fissuromètre numérique seront réalisées uniquement sur les longueurs AB et AC (BC ne variant pas).

 L’application Saugnac.app permet de projeter ces valeurs dans un référentiel orthonormé X,Y et d’en déduire le mouvement sur ces 2 axes. Pour bien identifier le repère X, Y correspondant, il est représenté sur le gabarit. Nous recommandons de prendre une photo des platines avec le gabarit devant pour bien identifier les platines A, B et C ainsi que les axes X,Y pour faciliter la suite des relevés et l’interprétation.

Toutes les poses sont possibles (fissure verticale, horizontale, oblique, angle), en positionnant le gabarit suivant la fissure. Exemple de positionnement du fissuromètre électronique et des platines pour suivre une fissure en angle sur 2 axes :

Télécharger l’application Saugnac.app pour suivre vos mesures

La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur pc ou sur smartphone depuis https://saugnac.app. Grace à l’identification unique de chaque paire de platines P1E1 (pour suivi 1 axes) ou triplet de platines P2E1 (pour suivi 2 axes), il est possible d’associer les mesures à chaque point de relevé. Avec l’application vous pouvez :

– enregistrer les mesures dans votre espace

– récupérer la température et le taux d’humidité grâce à la géolocalisation

– calculer la variation sur 2 axes (X et Y)

– collaborer à plusieurs sur une même jauge

– gérer des seuils d’alerte

– classer les jauges par lieu et les localiser sur une carte

– télécharger les données au format Excel

– afficher automatiquement des graphiques

– partager les données avec d’autres personnes sans compte

– accéder à l’application depuis votre PC ou smartphone

– ajouter des mesures sans connexion en mode hors ligne
