NGP804

GPIB	En option
USB	Oui
Interface RS232	Non
Ethernet (LAN)	Oui
Programmable	Oui
Résolution en tension	1mV
Résolution en courant (A)	0.5mA
Tension max. de sortie	32V
Courant max. de sortie	20A
Ondulation et bruit	Tension: <3mV rms - Courant: <3.5mA rms
Précision (V)	<0.05% + 5mV
Erreur sur le courant	<0.1% + 20mA
Puissance Max.	800W
Série	NGP, NGP800, NGP-800, NGP 800
Poids Net	8 kg
Dimensions	100x362x451 mm

Série d'alimentations R&S®NGP800

	R&S®NGP802	R&S®NGP804	R&S®NGP814	R&S®NGP822	R&S®NGP824
Nombre de sorties	2	4		2	4
Puissance max.	400 W	800 W		400 W	800 W
Puissance max. par sortie	200 W
Tension par sortie	0-32 V (Ch1 & 2)	0-32 V (Ch1, 2, 3 & 4)	0-32 V (Ch1 & 2) 0-64 V (Ch3 & 4)	0-64 V (Ch1 & 2)	0-64 V (Ch1, 2, 3 & 4)
Courant par sortie	0-20 A (Ch1 & 2)	0-20 A (Ch1, 2, 3 & 4)	0-20 A (Ch1 & 2) 0-10 A (Ch3 & 4)	0-10 A (Ch1 & 2)	0-10 A (Ch1, 2, 3 & 4)

Boostez votre efficacité grâce aux nouvelles NGP800

La nouvelle série d'alimentation DC R&S®NGP800 comprends 5 modèles de 400 W ou 800 W, 2 ou 4 voies, fournissant une puissance maximale à divers points de fonctionnement. Chaque voie peut fournir jusqu'à 64V ou 20A. Les sorties sont isolées galvaniquement et électriquement et peuvent êtres raccordées en série ou en parallèle, permettant ainsi de délivrer jusqu'à 250V ou 80 A.

Fonctions Clés

Puissance de sortie max.: 800 W
Tension Max. par sortie: 32 V ou 64 V
Courant Max. par sortie: 10 A ou 20 A
Jsuqu'à 250 V ou 80 A en série ou parallèle
Grand écran tactile

Flexibilité totale	Fonctionnalité totale
Ecran tactile haute-resolution 5" FlexPower 4 alimentations dans un seul instrument Modes Parallèle, série, suiveur	Fonction Rampe (EasyRamp) Délais sur les sorties Mode arbitraire (QuickArb) Enregistrement Sauvegarde/rappel de réglages Compensation des câbles Mesures intégrées Bouton utilisateur Ajustement utilisateur
Sécurité totale	Connectivité totale
Fonctions de protection (OVP, OCP, OPP, OTP) Limites de sécurité Environnement de travail sûr	Contrôle à distance (USB & LAN en standard) Entrée/sortie de déclenchements (Option R&S®NGP-K103) Entrée analogique 0-5V (Option R&S®NGP-K107) Contrôle à distance par GPIB (Option R&S®NG-B105) Contrôle à distance par réseau sans-fil (Option R&S®NGP-K102)

Mode « Easy Ramp »

Permet d’augmenter de façon continu le niveau de tension jusqu’à la consigne et un délai réglable de 10ms à 10s.

« Output Delay »

Séquence de mise sous tension pour les systèmes réclamant plusieurs tensions d’alimentation

Mode « QuickArb » (Générateur arbitraire )

Permet de générer des séquences avec variations de tension dans le temps pour émuler des comportements de sous systèmes ou simuler des problèmes d’alimentation.

Sense

Compensez la chute de tension dans les câbles en régulant directement aux bornes d’entrée de votre DUT (Connecteurs sense disponibles en face avant ou face arrière)

Mesures intégrées

Mesurez directement sur chaque sortie et avec précisions (résolution 1mV / 0,5mA)

Mode Logger

Enregistrement simultané des mesure de tension et de courant dans un fichier .CSV avec horodatage des données.

Ajustement utilisateur

Avec juste un multimètre 6,5digits et une résistance de shunt de 10mOhms, il est possible d’ajuster son alimentation en moins d’une minute par voie.

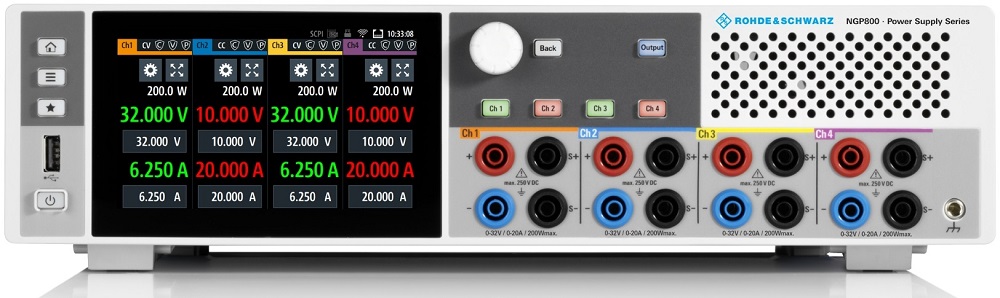

Rohde & Schwarz NGP804

Alimentation DC 4 voies - 800W max, 4x 0-32V, 0-20A - flexpower, quickarb, OCP, OVP, OPP, OTP - USB, LAN - affichage simultanée des voies

6 432,00 € 6432.0 EUR 6 432,00 € TTC

5 360,00 € TTC
