Electro PJP Hand-e

Brand Logo
Code Testoon : PJPHAND-E
Référence commande : HND-FR100

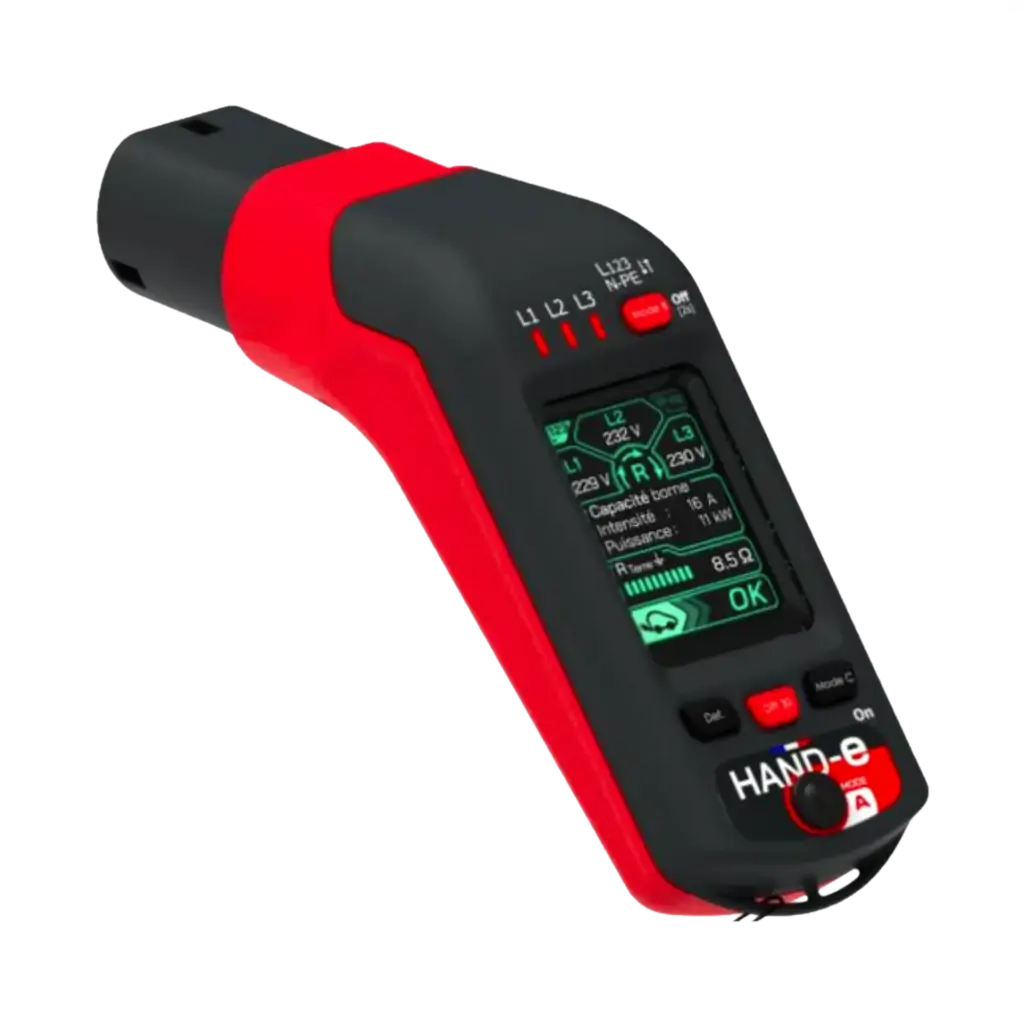

Testeur/mesureur de bornes IRVE AC - tests fonctionnels, résistance de terre, capacité de charge.
https://www.testoon.com/web/image/product.template/43483/image_1920?unique=576ef6f
Appareil de mesure pour les infrastructures de recharges des véhicules électriques (IRVE) AC monophasées et/ou triphasées type 2, mode 3.
Appareil 3-en-1 : Testeur fonctionnel de bornes AC (tests fonctionnels, simulation défaut...), mesureur de résistance de terre (méthode de boucle), mesureur de la capacité de recharge (puissance et courant).
Auto-alimenté, se branche directement sur une prise type 2 d'une borne. Résultats affichés en 5 secondes.
Test du DDR 30mA (si DDR 30mA présent), à une valeur de 150mA afin de forcer le déclenchement du DDR et ainsi l'identifier dans le tableau électrique.
En triphasé, indique le sens de rotation des phases.

1 020,00 € 1020.0 EUR 1 020,00 € TTC

850,00 € TTC

  • En Stock
  • Marque

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales

Partager

ELECTRO PJP

HAND-E


 NOUVEAU

Appareil de test pour les bornes de recharge des véhicules électriques (IRVE).
Compatible avec toutes les bornes AC avec connecteur type 2 en monophasée et triphasée.
Le Hand-e permet les tests/mesures suivants :
  • Mesure des tensions AC en monophasé et triphasé.
  • Indication de la rotation de phases (triphasé).
  • Mesure de la résistance de terre par méthode de boucle.
  • Mesure de la capacité max. de charge de la borne (mesure basée sur le signal PWM, indique la puissance et le courant).
  • Test de déclenchement du DDR 30mA (Test effectué à 150mA pour forcer le déclenchement)*.
  • Tests fonctionnels de la borne (Hand-e simule un mode C dès l'allumage, les modes B et A sont accessibles via 2 boutons).
  • Simulations de défauts (PE et CP).
Le Hand-e se connecte directement** à la prise type 2** d'une station de charge de voitures électriques, il indique en quelques secondes les mesures de tension (avec rotation de phase si triphasé), la capacité max. de charge de la borne ainsi que la boucle de terre. Il est ensuite possible de simuler des défauts ou de repérer le disjoncteur 30mA au tableau à l'aide d'un test de déclenchement*. Hand-e repère dès le branchement les éventuels défauts présents (inversion phase-neutre, problème de tension, mauvaise terre...), un affichage simple et clair permet une lecture facile des résultats. En cas de présence de défauts, l'affichage vert sur fond noir passe en rouge sur fond noir avec indication du défaut, afin de mettre en évidence le problème identifié. Le format "pistolet" du Hand-e permet une facilité d'utilisation et une utilisation d'une seule main.

*Attention : Le test de déclenchement du DDR intégré au Hand-e est un test forcé à 150mA, il permet de repérer le disjoncteur DDR 30mA normalement présent au tableau. A n'utiliser qu'en cas de présence du dit DDR, et ce test ne permet en aucun cas d'effectuer un test normatif du disjoncteur, il ne s'agit pas ici de controler le bon fonctionnement du DDR mais seulement de le repérer.
** Le Hand-e se connecte directement à la prise type 2 sur la borne. Ne pas brancher le Hand-e via un câble de charge. En cas de présence d'un câble de charge non retirable sur la borne, la mesures de la capacité de la charge peut être faussée car les câbles de charge ont des valeurs de résistances, et donc d'atténuation, sur les cordons de servants au signal de communication utilisé par le Hand-e pour effectuer les mesures.
