GW Instek PEL-500
Charge électronique programmable DC - 80 ou 500 V - 15 à 140 A, 250 à 700 W - Selon modèle à choisir en option
Tension: 80 ou 500 V DC selon modèle.
Courant: 15 à 140 A DC selon modèle.
Puissance max.: 250 à 700 W selon modèle.
Modes d'opérations: tension constante, courant constant, résistance constante, puissance constante, dynamique.
Protections: tension (OVP), courant (OCP), puissance (OPP), température (OTP).
Fonctions: Go/no Go, test de décharge de batterie, test de surcharge....
Interfaces PC: USB & RS232C.
| GPIB | Non |
|---|---|
| USB | Oui |
| Interface RS232 | Oui |
| Programmable | Oui |
| Tension Maximale d'entrée (V) | 80 ou 500 V selon modèle |
| Résolution en tension | Selon modèle |
| Résolution en courant (A) | Selon modèle |
| Précision (V) | 0.05 à 5% selon le mode de régulation utilisé |
| Erreur sur le courant | Selon modèle |
| Puissance Max. | 250, 350 ou 700W selon modèle |
| Courant max d'entrée (A) | 15, 30, 50, 70 ou 140A selon modèle |
| Série | PEL500, PEL-500, PEL 500, PEL-503-80-50, PEL-504-80-70, PEL-504-500-15, PEL-507-80-140, PEL-507-500-30 |
Documents

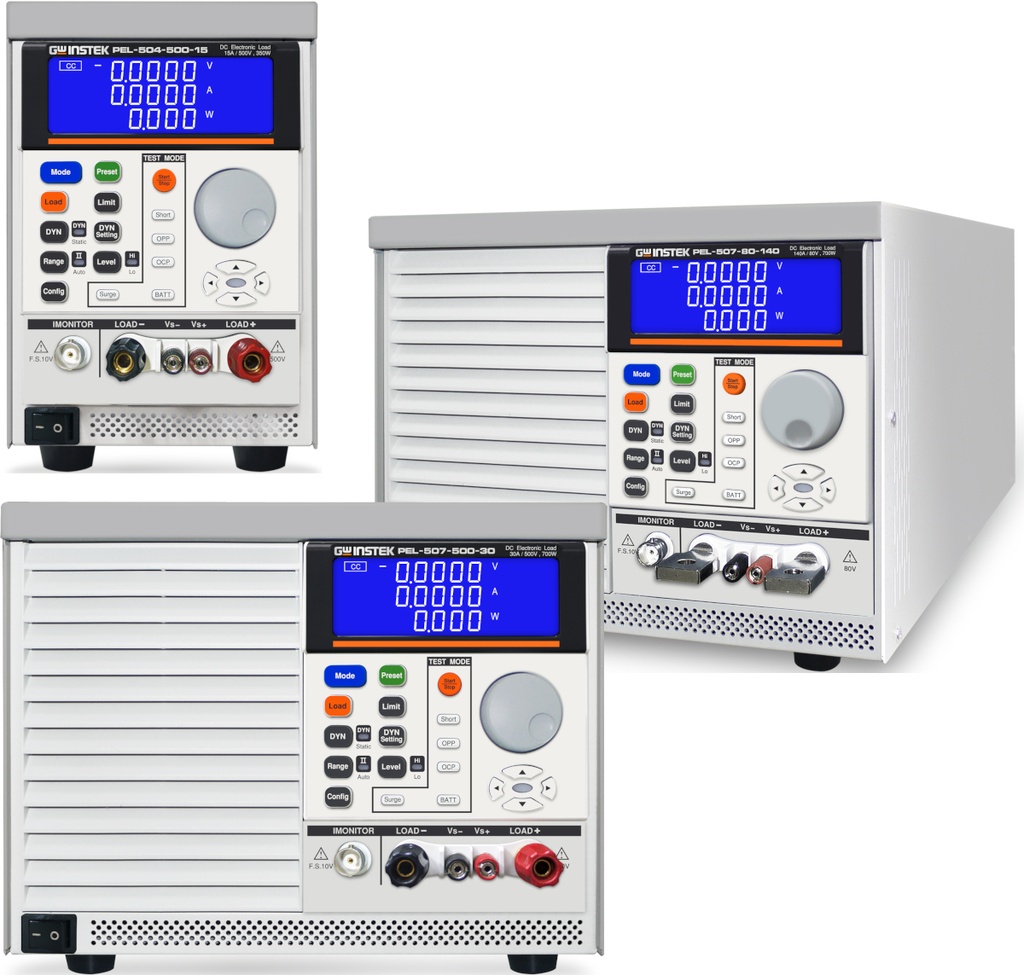

GW Instek PEL-500
Charges électroniques DC mono-canal
La série PEL-500 est composée de 5 modèles opérant sur des plages de fonctionnement en tension de 0-80V/0-500V et en puissance de 250 à 700W.
Ces instruments permettent la réalisation de test de source de tension/source de courant, de simulation de batterie, de test de décharge de batterie, d’analyse de la réponse transitoire d’une alimentation à découpage. Un mode de tension constante est proposé pour les tests de limitation de courant.
Ces charges électroniques sont dotées d’un écran numérique à 5 chiffres affichant simultanément les valeurs de tension, de courant et de puissance.
Pour évaluer la résistance de l’unité sous test au courant de surcharge, les charges de la série PEL-500 proposent un test de surtension qui peut simuler le courant de surcharge au démarrage et le courant transitoire provenant du branchement à chaud.
La fonction intégrée de test de décharge de batterie peut déterminer les conditions d’arrêt de la décharge selon les exigences de test de l’unité sous test : réglage de la tension d’arrêt de la décharge (Vbatt), la capacité de décharge (AH, WH) et le temps d’arrêt de la décharge.
La tension de charge/décharge est ajustable pour réaliser les tests en fonction des caractéristiques de l’unité sous test. Lorsque la tension de sortie de l’objet sous test atteint la valeur de la tension de charge, le chargement commence. Lorsque la tension de sortie baisse jusqu’à la tension de déchargement, le chargement s’achève. Les conditions et les limites de test GO/NoGo peuvent être définies par l’utilisateur. Les résultats du test sont automatiquement délivrés.
| PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 | |
| Puissance (Watt) | 250 W | 350 W | 350 W | 700 W | 700 W |
| Courant (Ampere) | 50 A | 70 A | 15 A | 140 A | 30 A |
| Tension (Volt) | 80 V | 80 V | 500 V | 80 V | 500 V |
| Tension de fonctionnement Min. | 1.0V @ 50A | 1.2V @ 70A | 6V @ 15A | 0.9V @ 140A | 3V @ 30A |
