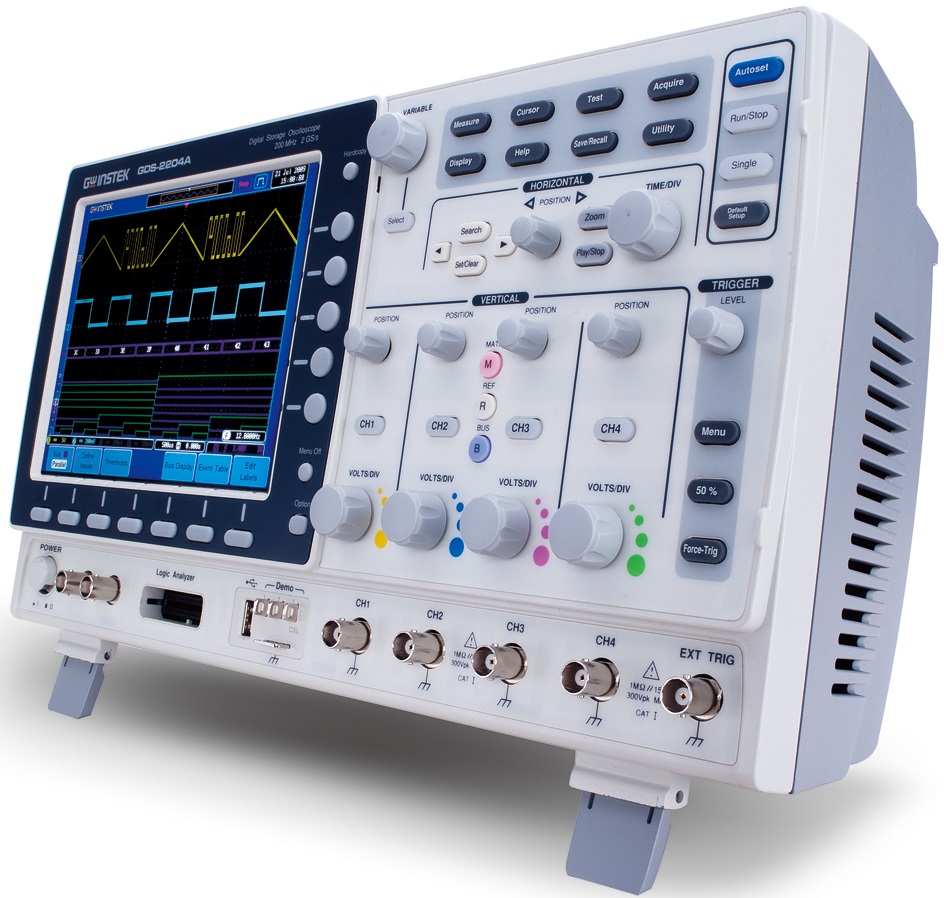

GW Instek GDS-2204A
Code Testoon : GWIGDS-2204A
Référence commande : GDS-2204A
Oscilloscope numérique, VPO, 4 voies, 200MHz, 2Gech/s, 2Mpts, 8 bits, MSO en option
Oscilloscope numérique de table.
Nombre de voies: 4.
Bande passante: 200 MHz.
Fréquence d'échantillonnage: 2Géch/s max.
Profondeur mémoire: 2 MPts max.
Résolution verticale: 8 bits.
Vitesse d'acquisition: Jusqu'à 80 000 formes d'ondes par seconde.
Grand écran couleur 8".
Mode persistence visuelle (VPO).
FFT, décodage de bus séries, fonction Go/No Go, mémoire segmentée, fonctions de recherche...
Interfaces PC:USB & RS232 en standard, LAN & GPIB en option.
Générateur de fonctions en option.
Sonde 8 ou 16 voies logiques en option.
Nombre de voies: 4.
Bande passante: 200 MHz.
Fréquence d'échantillonnage: 2Géch/s max.
Profondeur mémoire: 2 MPts max.
Résolution verticale: 8 bits.
Vitesse d'acquisition: Jusqu'à 80 000 formes d'ondes par seconde.
Grand écran couleur 8".
Mode persistence visuelle (VPO).
FFT, décodage de bus séries, fonction Go/No Go, mémoire segmentée, fonctions de recherche...
Interfaces PC:USB & RS232 en standard, LAN & GPIB en option.
Générateur de fonctions en option.
Sonde 8 ou 16 voies logiques en option.
| Traitement du signal (FFT) | Oui |
|---|---|
| Fonctions Mathématiques (O/N) | Oui |
| Alimentation par batterie | Non |
| Analyse logique/MSO (O/N) | Oui |
| Voie dédiée RF | Non |
| Décodage de bus | Oui |
| Sensibilité Verticale Min. (mV/div) | 1 mV/div |
| Voies logiques (Nbr) | 8 ou 16 voies (sondes en option) |
| Bande Passante (Hz) | 200MHz |
| Fréquence d'échantillonnage (éch/s) | 2 Géch/s max. |
| Profondeur mémoire (pts) | 2 Mpts Max |
| Ecran | Ecran couleur LCD TFT 8 SVGA, 800x600 pixels |
| Vitesse d'acquisition (wfm/s) | 80 000 wfm/s max |
| Série | GDS-2000A, GDS2000A, GDS 2000A |
| Poids Net | ~4.2 kg |
| Dimensions | 220x380x145 mm |
| Caractéristiques Supplémentaires | MSO: avec sonde 8 ou 16 voies optionnelle. USB, RS232 en standard. + LAN & GPIB en option |
