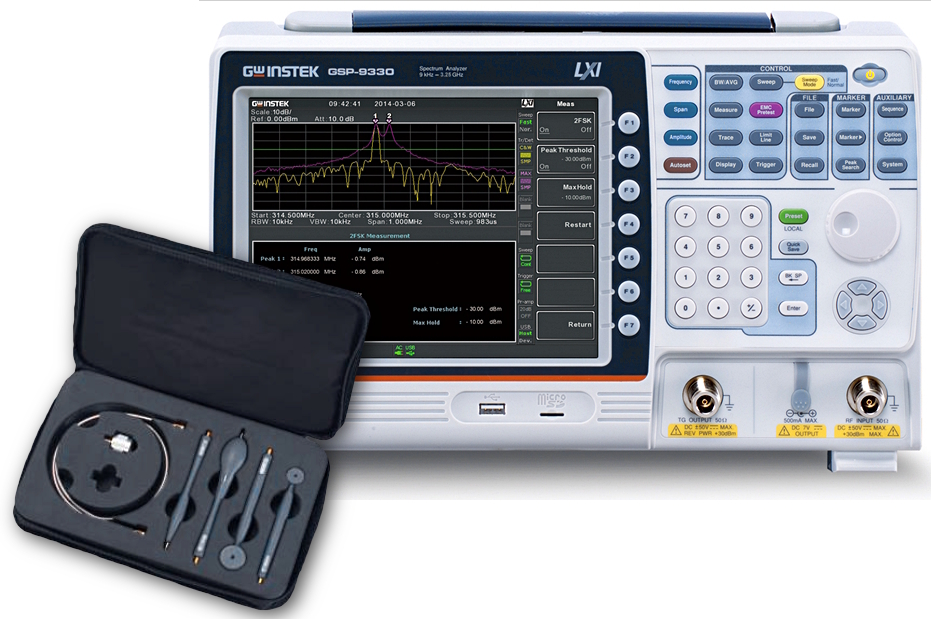

GW Instek GSP-9330 EMC KIT
Code Testoon : GWIGSP9330-EMCKIT
Kit de mesures CEM: analyseur de spectre GSP-9330
Kit de mesures CEM/IME (EMC/EMI)
Comprends l'analyseur de spectre GSP-9330 et un kit de sondes de champ proche.
Générateur de poursuite en option (nécessaire pour les pré-test / préqualification CEM).
A complèter par un LISN et un transformateur d'isolement (voir les options) pour les mesures de conductions électromagnétiques.
==================
Solution complète de préqualification CEM:
- Mode de détection CEM: quasi-peak, moyenne.
- Filtres CEM (-6dB): 200Hz, 9kHz, 120kHz, 1MHz.
- Fonctions dédiées CEM.
Analyseur de spectre de table.
Vitesse de balayage rapide: jusqu'à 204us.
Alimentable par batterie: batterie en option.
Gamme de fréquences: 9kHz à 3.25GHz.
Dynamique: -142 à +30dBm.
Bruit de phase: -88dBc/Hz (à 10kHz, typique).
Ecran couleur LCD SVGA, 8.4".
Spectrogramme, Mode balayage, démodulation AM/FM/ASK/FSK, mode de pré-test CEM, séquence, etc....
Interfaces PC: USB, RS232, LAN en standard; GPIB en option.
Comprends l'analyseur de spectre GSP-9330 et un kit de sondes de champ proche.
Générateur de poursuite en option (nécessaire pour les pré-test / préqualification CEM).
A complèter par un LISN et un transformateur d'isolement (voir les options) pour les mesures de conductions électromagnétiques.
==================
Solution complète de préqualification CEM:
- Mode de détection CEM: quasi-peak, moyenne.
- Filtres CEM (-6dB): 200Hz, 9kHz, 120kHz, 1MHz.
- Fonctions dédiées CEM.
Analyseur de spectre de table.
Vitesse de balayage rapide: jusqu'à 204us.
Alimentable par batterie: batterie en option.
Gamme de fréquences: 9kHz à 3.25GHz.
Dynamique: -142 à +30dBm.
Bruit de phase: -88dBc/Hz (à 10kHz, typique).
Ecran couleur LCD SVGA, 8.4".
Spectrogramme, Mode balayage, démodulation AM/FM/ASK/FSK, mode de pré-test CEM, séquence, etc....
Interfaces PC: USB, RS232, LAN en standard; GPIB en option.
| Fréquence (max) | 3.25 GHz |
|---|---|
| RBW (dB;Hz) | 1 Hz |
| Fréquence (min) | 9 kHz |
| Mode de séquence RBW et valeur max (type) | 1Hz à 1MHz, séquence 1-3-10 |
| Amplitude min (dBm) | -142 dBm (=DANL pour 1MHz-3.25GHz) |
| Amplitude max (dBm) | +30 dBm |
| Filtre vidéo (Hz) | 1Hz à 1MHz |
| Excursion en fréquence (Hz) | 0Hz (zero span), 100Hz à 3.25GHz |
| Ecran | Ecran couleur TFT LCD SVGA 8.4, 800x600 pixels |
| Série | GSP |
