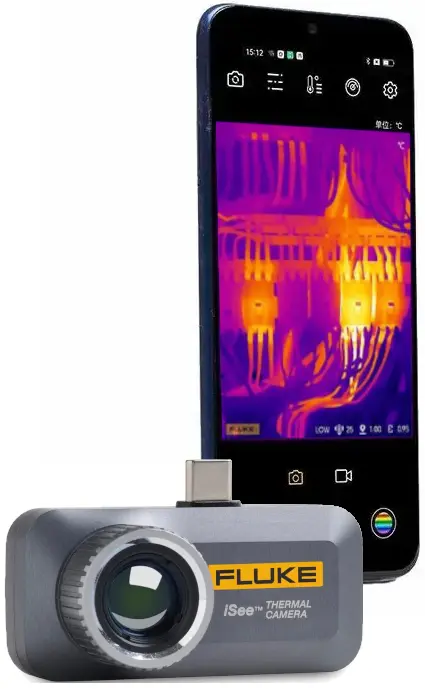

FLUKE iSee™ TC03A Pro 50Hz
Caméra thermique mobile Fluke iSee™ - 384x288 - 50mK (0.05°C) - 25°x19° - -20 +550 °C - focalisation manuelle - USB-C Android - 50Hz
| Certifié CNPP | Non |
|---|---|
| ATEX | Non |
| Compatible Windows | Non |
| Compatible iOS | Non |
| Compatible Android | Oui |
| Bluetooth | Non |
| Correction de l'émissivité à l'écran | Non |
| Image visible | Non |
| Fluke Connect | Non |
| WiFi | Non |
| Affichage | Affichage sur smartphone/tablette |
| Champ de vision (FOV) horizontal | 19° |
| Champ de vision (FOV) vertical | 25° |
| IFOV (mrd) | 1.14 mrad |
| Sensibilité (NETD) | <0.05°C (50mK) |
| Température max (°C) | +550°C |
| Température min (°C) | -20°C |
| Précision de mesure | +-2°C ou +-2% |
| Bande spectrale (µm) | 8-14 µm |
| Distance min de focalisation (cm) | nc |
| Fréquence d'affichage (Hz) | 9Hz |
| Modes de visualisation | Image infrarouge seule |
| Détecteur (taille) | 384x288 éléments |
| Détecteur (résolution) | 110 592 pixels |
| Détection de fièvre | Non |
| Série | Fluke iSee™ |
| Livré avec | La caméra TC03A-Pro-50Hz, 1 étui de protection, Manuel d'utilisation |
FLUKE iSee™ - TC03A/TC03A Pro
Caméras thermiques mobile à mise au point manuelle
- 384 x 288 pixels, qualité d'image détaillée et fréquence d'images de 9Hz (TC03A) ou 50Hz (TC03A Pro*)
- Jusqu’à +550 °C (1022°F), adaptée à une utilisation dans de nombreuses applications
- Sensibilité thermique de 50 mK (0,05 °C) pour les différences infimes et précision de ± 2 % ou ± 2 °C pour garantir des résultats fiables
- Personnalisez l’affichage de l’image avec plus de 10 palettes chromatiques standard ou personnalisées
- Design compact et léger : 55 g
- Fonctionne avec l'application Fluke iSee™.
* Remarque : la version 50 Hz de la caméra iSee est soumise à des exigences de conformité, car une déclaration de l´utilisateur final est nécessaire pour l´application de la licence d´exportation.
*Les fonctions sont légèrement différentes sur les versions Android et iOS. Veuillez vous référer à l’application réelle.

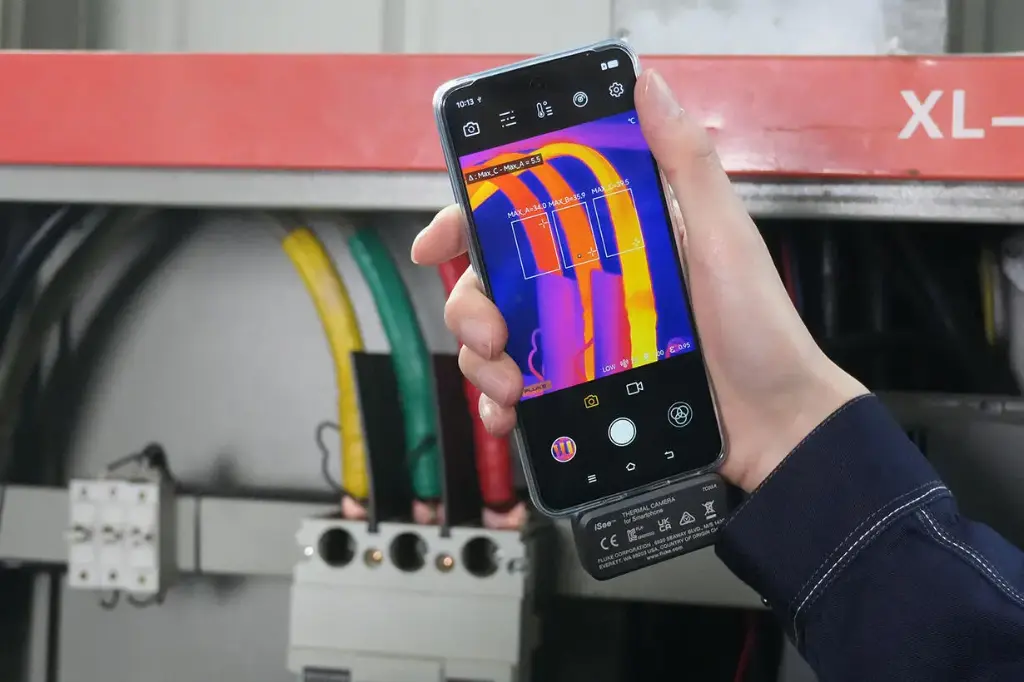

La caméra thermique mobile Fluke iSee™ TC03A se connecte directement à votre smartphone ou tablette Android, transformant ainsi l´appareil que vous avez toujours sur vous en une caméra thermique compacte offrant une qualité d´image exceptionnelle. Que vous inspectiez un appareillage de commutation haute tension à distance de sécurité ou que vous repériez une accumulation de chaleur sur un circuit imprimé très dense, cette caméra offre la clarté d´image, la précision de mesure de température et les outils d´analyse faciles à utiliser nécessaires pour détecter et signaler rapidement les problèmes en toute confiance.
Travaillez à la bonne distance

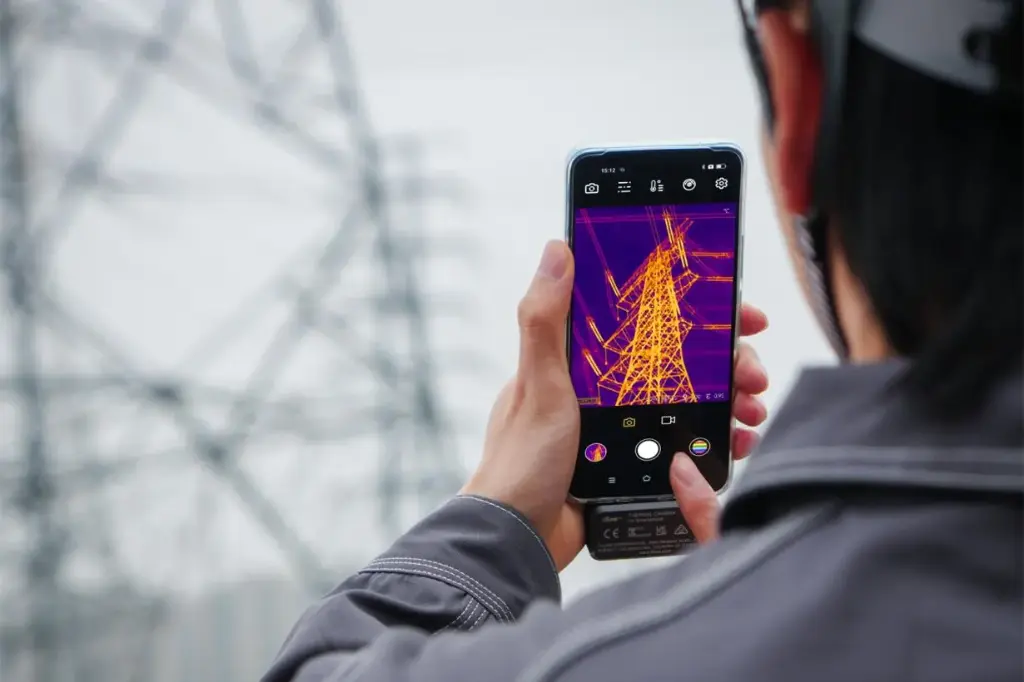

La mise au point manuelle vous permet de garder votre cible nette, qu´il s´agisse d´un circuit imprimé à 0,25 m ou d´une ligne électrique à 20 m. Une caméra pour chaque situation.
Détectez les problèmes que les caméras à faible résolution ne repèrent pas
Le capteur IR 384× 288, doté d´une résolution spatiale de 1,14 mrad, détecte les points chauds infimes et les différences de température subtiles, ce qui vous permet de repérer plus tôt une connexion défaillante, avant qu´elle ne se transforme en panne.
Détectez les défauts avant qu´ils n´entraînent des temps d´arrêt
Le calcul automatique des différences de température triphasées met en évidence les déséquilibres dès leur apparition. Des alarmes sonores, visuelles et vibrantes, associées à la fonction de capture automatique d´image, vous alertent immédiatement, même lorsque votre attention est ailleurs.
Imagerie thermique haute performance
- La résolution infrarouge de 384 × 288 pixels offre des images thermiques claires et détaillées
- La fonction SuperResolution, jusqu´à 768 × 576, améliore la clarté de l´image
- Un NETD d´une sensibilité de 45 mK permet une détection précise des différences de température les plus subtiles
- Une large plage de température couvre des applications allant de –20 °C à 550 °C
- Une résolution spatiale (IFOV) de 1,14 mrad permet de détecter des points aussi petits que 0,01 m à une distance de 10 m
Inspection flexible sur différentes distances
- L´objectif à mise au point manuelle offre des détails aussi bien sur les cibles proches que lointaines
- Le champ de vision de 25° × 19° permet une couverture efficace de la zone
- La distance de travail flexible commence à partir de 0,25 m (10 pouces)
Analyse et diagnostic avancés
- Calcul automatique de la différence de température triphasée
- Alarmes de surchauffe avec alertes sonores, visuelles et vibrantes
- Outils de mesure ponctuelle, linéaire et de surface
Flux de travail connecté avec l´application Fluke iSee™
- Capture d´images et de vidéos en temps réel
- Fonctions intégrées de génération et d´exportation de rapports
- Communication simplifiée au sein de l´équipe grâce à un partage facile
Compacte et prête pour le terrain
- Conception légère de seulement 55 g
- La connexion USB-C permet une intégration directe avec les appareils mobiles
- Indice de protection IP54 assurant une protection contre la poussière et l´eau
- Conçu pour une utilisation quotidienne fiable dans des environnements industriels
Spécifications
| Performances | TC03A/9 Hz | TC03A PRO/50 Hz |
| Résolution IR | 384 x 288 | |
| SuperResolution | Oui, jusqu´à 768 x 576 | |
| Taille de pixels | 12 µm | |
| Plage de température | -20 °C à 150 °C, 100 °C à 550 °C | |
| Précision de la température | ±2 % du rel. ou ± 2 °C, la valeur la plus élevée étant retenue | |
| (à une température ambiante de 23 °C ± 5 °C) | ||
| Fréquence d´image | 9 Hz | 50 Hz |
| Longueur focale | 10,5 mm | |
| Mode de mise au point | Manuel | |
| Correction de non-uniformité (NUC) | Manuel/Auto | |
| Sensibilité thermique (NETD) | 50 mK | 45 mK |
| Gamme spectrale | 8 à 14 μm | |
| Champ de visée (FOV) | 25° x 19° | |
| Résolution spatiale (IFOV) | 1,14 mrad | |
| Informations générales | TC03A/9 Hz | TC03A PRO/50 Hz |
| Interface USB | Type C | |
| Systèmes d´exploitation pris en charge | Android et HarmonyOS | |
| Température de fonctionnement | 0 ℃ à 40 ℃ | |
| Température de stockage | -30 ℃ à 60 ℃ | |
| Humidité de fonctionnement | 10 % à 90 % HR (sans condensation) | |
| Consommation d´énergie | 700 mW (type) | |
| Classe de protection | CEI 60529 : IP54 (avec couvercle de protection pour Type C) | |
| Altitude de fonctionnement | 2 000 m | |
| Altitude de stockage | 12 000 m | |
| Dimensions (L x l x H) | 60 mm x 36 mm x 28 mm | |
| Poids | 55 g | |
| Garantie | 2 ans | |
| Environnement CEM | International CEI 61326-1 : environnement électromagnétique pour les équipements portables CISPR 11 : Groupe 1, classe A Groupe 1 : l´équipement génère et/ou utilise intentionnellement de l´énergie RF à couplage conducteur, nécessaire à son fonctionnement interne. Classe A : cet appareil peut être utilisé dans tout établissement non domestique et dans ceux directement connectés à un réseau d´alimentation basse tension qui alimente des bâtiments utilisés à des fins domestiques. Il peut être difficile de garantir la compatibilité électromagnétique dans d´autres environnements, en raison de perturbations rayonnées et conduites. Attention : cet équipement n´est pas destiné à une utilisation dans des environnements résidentiels et peut ne pas fournir une protection adéquate pour la réception radio dans de tels environnements. Corée (KCC) : equipement de classe A (équipement industriel de communication et diffusion) Classe A : cet appareil est conforme aux exigences des équipements industriels en matière d´ondes électromagnétiques et le vendeur ou l´utilisateur doit en tenir compte. Cet équipement convient aux environnements professionnels et non à une utilisation domestique. Etats-Unis (FCC) 47 CFR Partie 15 sous-partie B. Cet appareil est considéré comme exempt conformément à la clause 15.103. |
|
