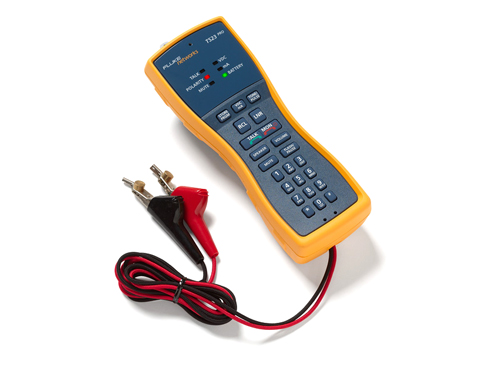

Fluke Networks TS23 Pro
Code Testoon : FLNTS23-BANA
Référence commande : TS23-BANA
Téléphone de test, avec filtre DSL/POTS, DropSafe (6m)
Testeur téléphone VDV.
Avec filtre DLS/POTS.
4 fonctions de test essentiels:
- Indication/mesure de tension.
- Indication/mesure de courant (mA).
- Permet de détecter la tonalité, de passer et recevoir des appels
- Polarité.
DropSafe" PRO (résistant chute de 6m), RainSafe" PRO (protections conditons atmosphériques), DataSafe" PRO (protection des données).
Haut-parleur mains-libres bidirectionnel.
En option: choix de la connectique (bananes, pinces crocodiles, pointes de touche ou ABN ou ABN, RJ11).
Avec filtre DLS/POTS.
4 fonctions de test essentiels:
- Indication/mesure de tension.
- Indication/mesure de courant (mA).
- Permet de détecter la tonalité, de passer et recevoir des appels
- Polarité.
DropSafe" PRO (résistant chute de 6m), RainSafe" PRO (protections conditons atmosphériques), DataSafe" PRO (protection des données).
Haut-parleur mains-libres bidirectionnel.
En option: choix de la connectique (bananes, pinces crocodiles, pointes de touche ou ABN ou ABN, RJ11).
| Ecran (O/N) | Non |
|---|---|
| Filtres DSL (ADSL/POTS...) (O/N) | Oui |
| Fonctions | Indication/mesure de tension. Indication/mesure de courant. Envoi/réception d'appel. DropSafe(6m). RainSafe. DataSafe. Filtre DSL/POTS. Fonction Mute. |
| Série | VDV test sets |
Instruments de test TS®23PRO
Instrument standard de test vidéo. données et voix pour téléphone
Les quatre fonctionnalités de test sont notamment :
- Indication/mesure de tension : identifie les problèmes potentiels sur la ligne
- Indication/mesure de courant (mA) : vérifie la présence dun courant de ligne suffisant
- Permet de détecter la tonalité. de passer et recevoir des appels
- Polarité
Linstrument TS®23 PRO fournit aux techniciens spécialisés en voix. données et vidéo. et aux techniciens de fournisseur de services de communication. toutes les fonctionnalités nécessaires pour un instrument de test pour téléphone. tout en offrant une combinaison sans égale de fiabilité. longévité et polyvalence. Linstrument TS23 PRO exécute quatre tests essentiels et intègre lensemble de nos technologies RainSafe". DropSafe" et DataSafe" dans notre nouveau boîtier robuste.
Fonctionnalités:
Les quatre fonctionnalités de test sont les suivantes :
- Indication de tension : identifie les problèmes potentiels sur la ligne
- Indication de courant (mA) vérifie la présence dun courant de ligne suffisant
- Permet de détecter la tonalité. de passer et recevoir des appels
- Polarité
Autres fonctionnalités :
- DropSafe" PRO : résiste à une chute de 6 mètres sur le béton
- RainSafe" PRO : permet une protection dans les conditions atmosphériques les plus défavorables
- DataSafe" PRO : permet déviter linterruption de transmission de données sur la ligne
- Haut-parleur mains libres bidirectionnel
- Indication de mode discrétion et batterie faible
- Casque facultatif
Modèles
| Nom/Référence du modèle | Description |
| TS23-A-09 | TS23. ABN avec broche à piquer |
| TS23-P-01 | TS23. broche à piquer |
| TS23-AR-09 | TS23. ABN avec broche à piquer et prise RJ-11 |
| TS23-BANA | TS23. banane 4 mm. pinces crocodile extra larges et sonde |
Caractéristiques
| Electricité | |
| Gamme de courant (décroché) | 10 mA à 100 mA |
| Résistance CC | |
| Décroché | 150 Ω nominal |
| Raccroché | >3 M Ω |
| Impédance CA | |
| Décroché | Nominal de 600 Ω ; 300 Hz à 3400 Hz |
| Raccroché | >120 kΩ 300 Hz à 3400 Hz |
| Impédance du casque | 32 Ω |
| Sortie cadran | |
| Fréquence | 10 PPS ±1 PPS |
| Rapport d'impulsion | 60/40 |
| Intervalle entre les chiffres | >300 ms |
| Résistance pendant l'impulsion de fermeture | >100 kΩ |
| Sortie multifréquence à 2 tonalités | |
| Erreur de fréquence de tonalité | ±1.5 % maximum |
| Volume de la tonalité | -3 dBm combiné (standard) |
| Différence entre haute et basse tonalité | 2 dB ±2 dB |
| Numérotation rapide | |
| Capacité de la mémoire | 9 numéros en mémoire (composition rapide) de 23 chiffres. plus recomposition automatique du dernier numéro |
| Capacité (nombre de chiffres) | 23 chiffres par n° en mémoire |
| Durée de pause PABX | 4 secondes |
| Durée du signal crochet commutateur | Programmable par l'utilisateur ; 500 ms par défaut |
| Durée de coupure automatique | Programmable par l'utilisateur ; par défaut : 2 minutes |
| Puissance | |
| Type de batterie | Pile alcaline de 9 V. |
| Caractéristiques physiques | |
| Dimensions | 211 mm x 81 mm x 66 mm (8.3 po x 3.2 po x 2.6 po) (sans ceinture) |
| Poids | 0.53 kg (1.16 livre) (sans attache ceinture) |
| Résistance à l'eau | Linstrument de test résiste à la pluie et à lhumidité. et est conforme à la norme IP64 |
| Caractéristiques ambiantes Plage de températures | |
| Fonctionnalités de parole et de composition du combiné | -22 °F 140 à °F (-30 °C à 60 °C) |
| Fonctionnalités LCD | -13 °F à 140 °F (-25 °C à 60 °C) |
| Entreposage | -22 °F à 150 °F (-30 °C à 66 °C) |
| Altitude | Jusqu'à 10 000 pieds (3 000 m) max |
| Humidité relative | 95 % à 30°C 75 % à 40°C 45 % à 50°C 30 % à 60°C |
| Sécurité | |
| Conformité réglementaire | Conforme à la norme ANSI/ISA 82.02.01 (61010-1) 2004. CAN/CSA-C22.2 No 61010-1-04. UL 61010-1 (2004) et CEI 61010-1:2010 pour catégorie de mesure I. 300 Vcc max.. degré de pollution 2 |
| Tension transitoire maximum | 1500 V |
| CEM | Conforme à la norme EEMC EN61326-1 |
| Note: Les spécifications sont susceptibles d'être modifiées sans préavis. | |
