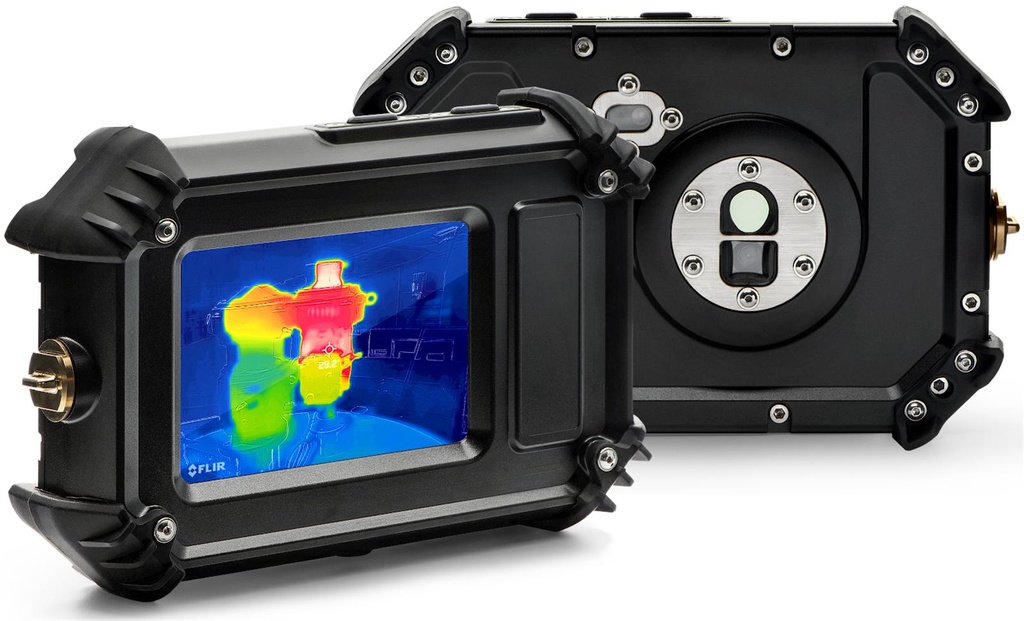

Flir Cx5
Caméra thermique ATEX 160x120 - 6.3mrad - 70mK - 54°x42° - -20 à +400°C - écran tactile, MSX - WiFi, Flir Ignite Cloud
IEC Ex IIC T4 II Gc II 3 G &Ex tc IIB T135°C Dc
Format compact avec écran tactile couleur 3.5", résolution écran 640x480 pixels.
Capteur : 160x120 éléments (19200 pixels), 12µm.
NETD : <0.07°C (70mK).
Champ de vision (FOV) / IFOV : 54°Hx42°V, 6.3 mrad.
Gamme de mesure : -20 à +400°C, précision : +-3°C/+-3%.
Mode de vues: visible, thermique, galerie, MSX.
Mise au point fixe.
Distance min. de focalisation : 0.10m (30cm avec MSX).
Image visible : 5MPixels.
Fréquence des images : 9Hz.
Mémoire de ~5000 images maximum.
Interfaces USB & WiFi.
Logiciels/applications :
- Flir Thermal Studio: Logiciel pour télécharger, enregistrer, organiser les images, éditer des rapports d'inspection (Starter Gratuit à télécharger ou Standard & Pro (abonnement), Windows uniquement).
- Flir Ignite": Cloud pour télécharger, enregistrer, organiser, partager les images, éditer, partager des rapports d'inspection (Inscription Cloud sur Windows, Mac...Equivaut à Thermal Studio Starter avec partage en plus).
| Certifié CNPP | Non |
|---|---|
| ATEX | Oui |
| Compatible Windows | Non |
| Compatible iOS | Non |
| Compatible Android | Non |
| Bluetooth | Non |
| Correction de l'émissivité à l'écran | Oui |
| Image visible | Oui |
| Fluke Connect | Non |
| WiFi | Oui |
| Affichage | Ecran LCD couleur tactile 3.5, 640x480 pixels |
| Champ de vision (FOV) horizontal | 54° |
| Champ de vision (FOV) vertical | 42° |
| IFOV (mrd) | 6.3 mrad |
| Sensibilité (NETD) | <0.07°C |
| Température max (°C) | +400°C |
| Température min (°C) | -20°C |
| Précision de mesure | +-3°C ou +-3% |
| Bande spectrale (µm) | 7.5-14 um |
| Distance min de focalisation (cm) | 10 cm (30cm avec MSX) |
| Fréquence d'affichage (Hz) | 9Hz |
| Modes de visualisation | Infrarouge Visible <strong><a style=color: rgb(0, 0, 255); title=MSX Technology href=/guide-FR-260-technologie_technologie_msx.html>MSX</a></strong> |
| Détecteur (taille) | 160x120 éléments |
| Détecteur (résolution) | 19200 pixels |
| Détails de garantie(s)* | *1 An en standard -> 2 ans (composants), 10 ans (détecteur) après inscription (<60 jours après achat) sur https://customer.flir.com/ProductRegistration/Register |
| Détection de fièvre | Non |
| Série | E4, E5, E5xt, TG297, tg267, C2, C3, cxx, c-series, C5 |
| Poids Net | 690g |
| Dimensions | 112x168x42 mm |
| Caractéristiques Supplémentaires | Cerrtifiée ATEX et IECEx IEC Ex IIC T4 II Gc II 3 G &Ex tc IIB T135°C Dc Certified |
Documents
Articles associés
FLIR Cx5
Caméra thermique compacte adaptée aux zones dangereuses (ATEX, Ex)
IEC Ex IIC T4 II Gc II 3 G &Ex tc IIB T135°C Dc
La FLIR Cx5 est certifiée pour une utilisation dans de nombreux environnements explosifs, éliminant ainsi la nécessité d’acquérir des permis de travail en zones chaudes en raison du gaz, de la vapeur et de la poussière, tout en accélérant et en facilitant les études de classe T. Avec la FLIR MSX® (imagerie dynamique multispectrale) et la fonctionnalité 1-Touch Level/Span, la Cx5 vous aide à identifier rapidement les problèmes potentiels pour améliorer les performances de l'usine. L’interface de l’écran tactile 3,5 pouces est simple à utiliser et la résolution thermique de 160 × 120 vous permet de mesurer avec précision la température des cibles proches. Le service cloud intégré FLIR Ignite™assure le transfert, le stockage et la sauvegarde directs des données, de sorte que les images sont toujours disponibles et stockées en sécurité sur tous vos appareils. Avec la FLIR Cx5 dans votre boîte à outils, vous serez toujours prêt à étudier les équipements mécaniques et électriques de votre site de production.
INSPECTEZ EN TOUTE SÉCURITÉ LES ENVIRONNEMENTS EXPLOSIFS
Étudiez les problèmes potentiels à distance en toute sécurité à l'aide de la FLIR MSX, de l'imagerie thermique 160 × 120 et de la fonctionnalité 1-Touch Level/Span.
ROBUSTE, FIABLE ET CERTIFIÉE
La Cx5 élimine la nécessité des permis de travail en zones chaudes dans les sites dangereux en raison du gaz, de la vapeur et de la poussière. Il répond aux normes en matière de respiration restreinte et de protection contre la poussière.
TÉLÉCHARGEZ ET PARTAGEZ DES DONNÉES INSTANTANÉMENT
Téléchargez et partagez sans fil des données, des images et des fichiers sur le cloud FLIR Ignite™, et synchronisez la caméra avec le logiciel FLIR Thermal Studio pour une analyse thermographique et une génération de rapports des plus puissantes.
Inspectez, documentez et partagez rapidement les résultats avec la connectivité Cloud et le Wi-Fi
FLIR Ignite™
Améliorez l'efficacité et les capacités de votre équipe avec la solution Cloud FLIR Ignite. Téléchargez, organisez et partagez directement des images depuis votre FLIR C5 connectée au Wi-Fi. Centralisez vos données de manière sécurisée et accédez-y de n'importe quel appareil. Consultez la page FLIR Ignite dans la section « Contenu associé » pour plus d'informations.
Spécifications
Général
- Précision
- À température ambiante 15 °C à 35 °C (59 °F à 95 °F) et température de l’objet supérieure à 0 °C (32 °F), 0 °C à 100 °C (32 °F à 212 °F) : ±5 °C (±9 °F), 100 °C à 400 °C (212 °F à 752 °F) : ±5 %
- Caméra numérique
- 5 MP
- Modes d’imagerie
- Image infrarouge, image visuelle, MXS (Détails visuels en relief sur image thermique), Incrustation d’image (zone infrarouge sur image visuelle)
- Dispositif de stockage
- Mémoire interne et sauvegarde automatique sur la solution Cloud FLIR Ignite (via connexion Wi-Fi)
Données image et optiques
- Caméra numérique
- 5 MP
- Distance minimale de mise au point
- Thermique : 0.1 m (3,94 po), MSX : 0,3 m (11,8 po)
- Fréquence d'image
- 8,7 Hz
- Gamme spectrale
- 8 à 14 µm
- Mise au point
- Aucun besoin de mise au point
- Mode Écran FLIR-EST
- Non
- Modes d’imagerie
- Image infrarouge, image visuelle, MXS (Détails visuels en relief sur image thermique), Incrustation d’image (zone infrarouge sur image visuelle)
- Palettes de couleurs
- Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
Mesure et analyse
- Correction de mesures
- Émissivité ; mat/semi-mat/semi-brillant + valeur personnalisée, température apparente réfléchie, compensation atmosphérique
- Dimensions de la caméra (L × P × H)
- 168 mm× 112 mm × 42 mm (6,6 in × 4,4 in × 1,7 in)
- Plage de températures de l’objet
- -20 °C à 400 °C, (-4 °F à 752 °F)
- Précision
- À température ambiante 15 °C à 35 °C (59 °F à 95 °F) et température de l’objet supérieure à 0 °C (32 °F), 0 °C à 100 °C (32 °F à 212 °F) : ±5 °C (±9 °F), 100 °C à 400 °C (212 °F à 752 °F) : ±5 %
- Sensibilité thermique
- <70 mK
Interface utilisateur
- Écran tactile
- Écran tactile capacitif
Alimentation
- Alimentation externe
- 5 V, USB-C
- Autonomie de la batterie
- 4 heures
- Système de charge
- USB-C (1 A)
- Temps de charge
- 2 heures
- Type de batterie
- Batterie lithium ion rechargeable intégrée
Spécifications environnementales et certifications
- Certifications
- EN EIC 60079-0 : 2018
CEI 60079-15 : 2017
EN EIC 60079-31 : 2014
CEI 60079-0 : 2017
EN EIC 60079-15 : 2019
CEI 60079-31 : 2013
- Étanchéité
- Boîtier et objectif de la caméra : IP54 (CEI 60529)
- Montage sur trépied
- UNC ¼"-20 (intégré)
- Plage de températures de fonctionnement
- -10 °C à 50 °C (14 °F à 122 °F)
- Plage de températures de stockage
- -40 °C à 70 °C (-40 °F à 158 °F)
- Test de résistance aux chutes
- 2 m (6,6 pi)
