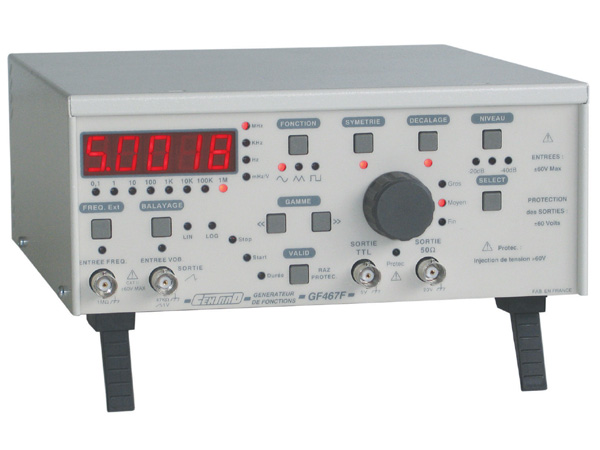

Elc GF467F
Code Testoon : ELCGF467F
Référence commande : GF467F
Générateur de fonctions 5MHz, 20Vcc, atténuation -40dB
Générateur de fonctions.
0,1Hz - 5MHz.
- Fréquencemètre réciproque interne ou externe 50MHz.
- Grande qualité des signaux.
- Sortie 50 Ohm et TTL protégée contre les réinjections de
tension de ±60V.
- Rapport cyclique variable continûment sur toutes les gammes.
- Offset indépendant de l'atténuateur.
- Balayage interne lin. ou log. et vobulation externe VCF ou FM.
0,1Hz - 5MHz.
- Fréquencemètre réciproque interne ou externe 50MHz.
- Grande qualité des signaux.
- Sortie 50 Ohm et TTL protégée contre les réinjections de
tension de ±60V.
- Rapport cyclique variable continûment sur toutes les gammes.
- Offset indépendant de l'atténuateur.
- Balayage interne lin. ou log. et vobulation externe VCF ou FM.
| Vobulation (O/N) | Oui |
|---|---|
| Surtension de Sécurité | CAT_II |
| Plage de fréquence (Hz) | 5 MHz |
| Afficheur/résolution | 5 digits |
| Poids Net | 2.3 kg |
| Dimensions | 90x218x238 mm |
Documents
Articles associés
ELC GF467F
Caractéristiques techniques
Fonctions
Triangle. sinus. carré.rampe. impulsion. offset. balayage interne linéaire ou
logarithmique. vobulation externe VCF ou FM.
Plage de fréquence : 0.1Hz à 5MHz en 8 gammes.
Réglage de fréquence : Bouton de réglage rapide + réglage fin
(10% du réglage rapide).
Caractéristiques des formes d'ondes
Taux de distorsion de la sinusoïde : < 1% et harmoniques < -30dB.
Non linéarité du triangle : 1% maxi (jusqu'à 100KHz).
Temps de montée et de descente du signal carré : 30ns maxi (10 à 90%).
Sortie principale
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Impédance de sortie : 50Ω. précision : 5%.
Niveau de sortie : 20V crête à crête en circuit ouvert.
10V crête à crête sur charge 50Ω.
Sortie TTL
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Signal carré synchrone 0 - 5 Volts. Sortance : > 10.
Temps de montée et de descente : < 20 ns.
Fréquencemètre
Plage de fréquence : 0 à 50MHz en 8 gammes automatiques.
Lecture réciproque pour les très basses fréquences.
Sécurité
Classe II. transformateur de sécurité TBTS.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.
CEM
Conforme a la norme EN 61326-1.
Fonctions
Triangle. sinus. carré.rampe. impulsion. offset. balayage interne linéaire ou
logarithmique. vobulation externe VCF ou FM.
Plage de fréquence : 0.1Hz à 5MHz en 8 gammes.
Réglage de fréquence : Bouton de réglage rapide + réglage fin
(10% du réglage rapide).
Caractéristiques des formes d'ondes
Taux de distorsion de la sinusoïde : < 1% et harmoniques < -30dB.
Non linéarité du triangle : 1% maxi (jusqu'à 100KHz).
Temps de montée et de descente du signal carré : 30ns maxi (10 à 90%).
Sortie principale
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Impédance de sortie : 50Ω. précision : 5%.
Niveau de sortie : 20V crête à crête en circuit ouvert.
10V crête à crête sur charge 50Ω.
Sortie TTL
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Signal carré synchrone 0 - 5 Volts. Sortance : > 10.
Temps de montée et de descente : < 20 ns.
Fréquencemètre
Plage de fréquence : 0 à 50MHz en 8 gammes automatiques.
Lecture réciproque pour les très basses fréquences.
Sécurité
Classe II. transformateur de sécurité TBTS.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.
CEM
Conforme a la norme EN 61326-1.
