GF467AF

Elc GF467AF

Brand Logo
Code Testoon : ELCGF467AF
Référence commande : GF467AF

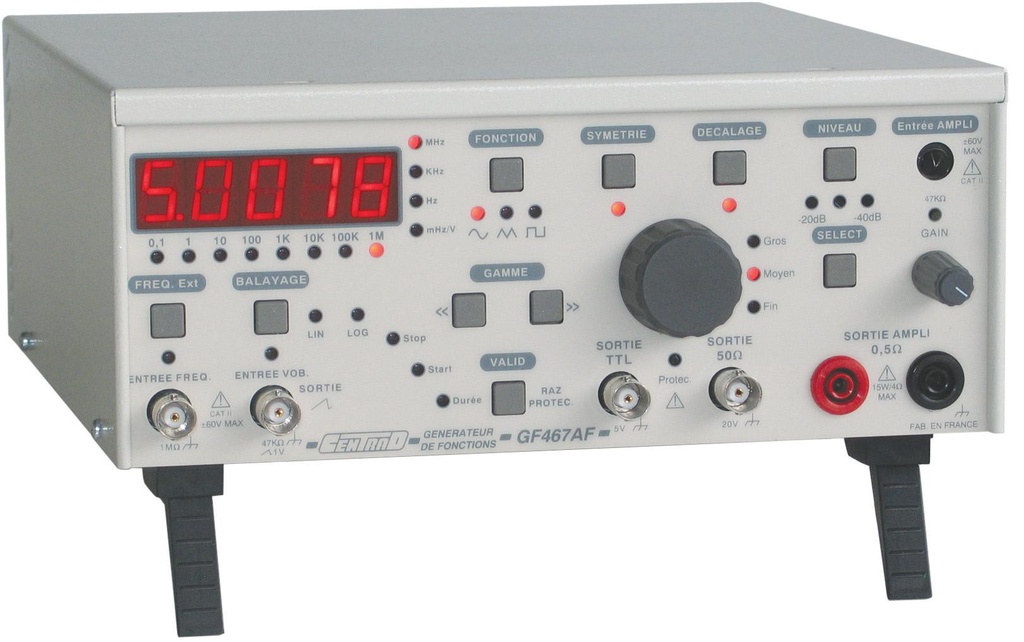

Générateur de fonctions 5MHz, 20Vcc, atténuation -40dB, sortie ampli 15W
https://www.testoon.com/web/image/product.template/25482/image_1920?unique=9b8cd6b
Générateur de fonctions.
0,01Hz - 5MHz.
- Sortie 0.5 Ohm délivrant 15W sous 4 Ohm protégée
- Fréquencemètre réciproque interne ou externe 50MHz.
- Grande qualité des signaux.
- Sorties 50 Ohm et TTL protégées contre les réinjections de tension de ±60V.
- Rapport cyclique variable continûment sur toutes les gammes.
- Offset indépendant de l'atténuateur.
- Balayage interne lin. ou log. et vobulation externe VCF ou FM.

546,00 € 546.0 EUR 546,00 € TTC

455,00 € TTC

  • En Stock
  • Marque
  • Niveau de sécurité
  • Garantie Constructeur Standard
  • Interface PC
  • Formes d'ondes (Type)
  • Vobulation (O/N)
  • Modulation (Type)
  • Tension de sortie max. (V)
  • Sorties supplémentaires (TTL et CMOS)
  • Surtension de Sécurité
  • Plage de fréquence (Hz)
  • Afficheur/résolution

Cette combinaison n'existe pas.

Vobulation (O/N) Oui
Surtension de Sécurité CAT II
Plage de fréquence (Hz) 5 MHz
Afficheur/résolution 5 digits
Poids Net 2.9 kg
Dimensions 90x218x238 mm
Caractéristiques Supplémentaires Interface RS232 en standard, adaptateur USB en option. Sortie 0,5Ω (Protégée contre les courts-circuits): • Impédance de sortie : 0,5Ω, précision : ± 10%. • Puissance de sortie : 15W sur 4Ω ; courant maxi : 2A • Tension de sortie : ± 12,5V en circuit ouvert • Entrée externe : sensibilité de 5mV, impédance d'entrée de 47kΩ ± 10%, gain de 500 ; bande passante : 0 à 100KHz.
Contactez-nous

Conditions générales

Partager

ELC  GF467AF


Caractéristiques techniques

Fonctions
Triangle. sinus. carré. rampe. impulsion. offset. balayage interne linéaire ou
logarithmique. vobulation externe VCF ou FM.
Plage de fréquence : 0.01Hz à 5MHz en 7 gammes.
Réglage de fréquence : Bouton de réglage rapide + réglage fin
(10% du réglage rapide).

Caractéristiques des formes d'ondes
Taux de distorsion de la sinusoïde : < 1% et harmoniques < -30dB.
Non linéarité du triangle : 1% maxi (jusqu'à 100KHz).
Temps de montée et de descente du signal carré : 30ns maxi (10 à 90%).

Sortie principale
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Impédance de sortie : 50Ω. précision : 5%.
Niveau de sortie : 20V crête à crête en circuit ouvert.
10V crête à crête sur charge 50Ω.

Sortie 0.5Ω
(Protégée contre les courts-circuits)
Impédance de sortie : 0.5Ω. précision : 10%.
Puissance de sortie : 15W sur 4Ω ; courant maxi : 2A
Tension de sortie : 12.5V en circuit ouvert.
Tension de décalage : 7.8V eff. sur 4Ω indépendant de l'atténuateur fixe.
Bande passante : DC à 100KHz.
Réglage de la puissance : de 0 au maxi par potentiomètre.
Entrée externe : sensibilité de 5mV. impédance d'entrée de 47kΩ 10%.
gain de 500 ; bande passante : 0 à 100KHz.

Sortie TTL
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Signal carré synchrone 0 - 5 Volts. Sortance : > 10.
Temps de montée et de descente : < 20 ns.

Fréquencemètre
Plage de fréquence : 0 à 50MHz en 8 gammes automatiques.
Lecture réciproque pour les très basses fréquences.

Sécurité
Classe II. transformateur de sécurité TBTS.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.

CEM
Conforme aux normes EN 61000-6-1 et EN 55011. classe B.
