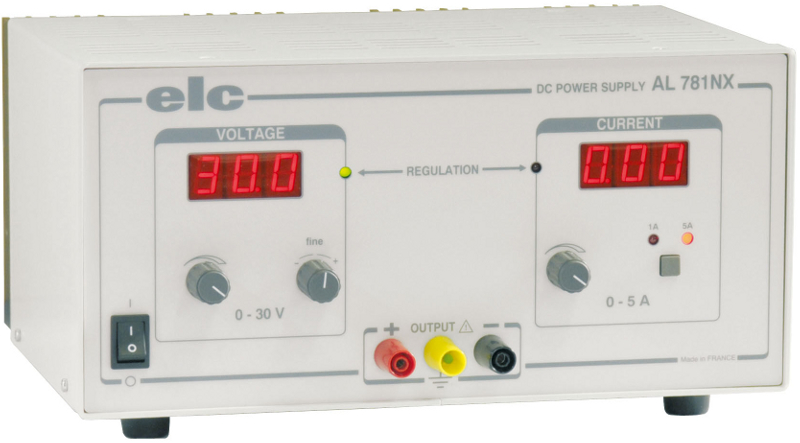

Elc AL781NX
Alimentation réglable simple linéaire et stabilisée 0-30V 0-5 A
- Réglage rapide et fin de la tension.
- I réglable de 0 à 5A ou de 0 à 1A.
- Fonctionnement automatique à tension ou
courant constant.
- Protection contre les courts-circuits.
| GPIB | Non |
|---|---|
| USB | Non |
| Interface RS232 | Non |
| Ethernet (LAN) | Non |
| Programmable | Non |
| Surtension de Sécurité | CAT II |
| Résolution en tension | 100mV |
| Résolution en courant (A) | 10mA |
| Tension max. de sortie | 30V |
| Courant max. de sortie | 5A |
| Ondulation et bruit | 1mV rms |
| Erreur sur le courant | nc |
| Puissance Max. | 150W |
| Poids Net | 8.4 kg |
| Dimensions | 160mmx285mmx219mm |
Documents
Articles associés
Caractéristiques techniques
Tension
• Sorties flottantes sur bornes de sécurité de 4 mm.
• Fonctionnement à tension constante automatique.
• Réglable de 0 à 30 Volts (0 à + ou - 5 mV) avec réglage fin
(environ 2.5 Volts).
• Régulation : < 20 mV pour une variation de charge de 0 à 100%.
< 15 mV pour une variation secteur de 10%.
• Ondulation : < 3 mV crête à crête ou 1 mV efficace.
• Résistance interne : < 4 mΩ.
• Visualisation: LED verte de régulation de tension.
• Affichage : Voltmètre numérique 3 digits à LED de 14 mm.
• Résolution : 100 mV.
Intensité
• Fonctionnement à courant constant automatique.
• Deux gammes d'intensité commutables : 5 Ampères ou 1 Ampère.
• Réglable de 0 à 5 A ou de 0 à 1 A suivant la gamme sélectionnée.
• Régulation : < 10 mA pour une variation secteur de 10%.
< 5 mA pour une variation de charge de 0 à 100%.
• Ondulation : < 6 mA crête à crête ou 2.1 mA efficace.
• Visualisation: LED rouge de régulation de courant.
• Affichage : Ampèremètre numérique 3 digits à LED de 14 mm.
• Résolution : 10 mA.
Protections
• Contre les courts-circuits. par régulation de courant.
• Contre les échauffements excessifs. par disjoncteur thermique et par relais
sur le transformateur.
• Contre les surintensités au primaire du transformateur. par fusible.
Autres caractéristiques
• Sécurité : Classe I. sécurité renforcée entre le secteur et les sorties.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.
• CEM : Conforme aux normes EN 50082-1. critère d'aptitude B et
EN 55011. ISM Groupe I. Classe B.
• Alimentation : Secteur 230 Volts ±10%. 50 / 60 Hz.
• Entrée secteur : Embase Europe CEE 22 avec cordon 2 pôles + terre
• Consommation : 315 VA.
• Rigidité diélectrique : 2300V entre entrée et sortie.
1350V entre entrée et châssis.
• Sorties : Bornes de sécurité (Norme VDE 0110 et agréées BG) et borne de
terre inversée de sécurité.
• Présentation : Façade polycarbonate sérigraphiée. boîtier métallique.
habillage ambre peinture époxy.
