Y4N

Chauvin-Arnoux Y4N

Brand Logo
Code Testoon : CARY4N
Référence commande : P01120005A

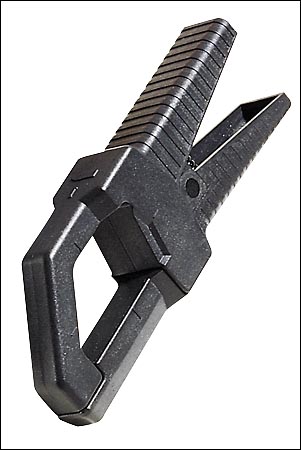

Pince ampèremétrique AC; 600A AC, 0.5V DC, diam.33mm
https://www.testoon.com/web/image/product.template/24303/image_1920?unique=d0415f2
Pince ampèremétrique.
Entrée courant: 600A AC.
Sortie tension: 0.5V DC.
Rapport: 500A/0,5V.
Ouverture max. des mâchoires: 33 mm.
Sécurité électrique: IEC 1010-2-032.
- 600 V catégorie III, pollution : 2.
- 300 V catégorie IV, pollution : 2.
CEM: EN 50081-1 : classe B, EN 50082-2.

428,40 € 428.4 EUR 428,40 € TTC

357,00 € TTC

  • En Stock
  • Marque
  • Type de mesure de courant (AC/DC)
  • Niveau de sécurité
  • Garantie Constructeur Standard
  • Type de sortie (T/C)
  • Type de capteur
  • Courant max de mesure
  • Surtension de Sécurité
  • Taille mâchoire
  • Temps de montée (s)
  • Courant Max (Peak) (A)
  • Longueur de câble
  • Courant max de mesure
  • Rapport de transformation (E/S)
  • Précision sonde (%)
  • Signal de sortie

Cette combinaison n'existe pas.

Surtension de Sécurité CAT_III 600V / CAT_IV 300V
Taille mâchoire 33 mm
Temps de montée (s) nc
Courant Max (Peak) (A) 600A AC
Longueur de câble 1.5m
Courant max de mesure 600 A AC
Rapport de transformation (E/S) 500A / 0.5V
Précision sonde (%) 1%
Signal de sortie 0.5V DC
Série Y
Poids Net 420g
Dimensions 195x66x34 mm
Contactez-nous

Conditions générales

Partager


 Pinces Y

Pour la mesure des courants moyens
Cespinces sont conçues pour mesurer des courants faibles à moyens jusquà600A AC. Leur mâchoire courbée qui permet à lutilisateur de crocheterdes câbles et denserrer de petites barres.

Deux types de pinces sont proposées :
  • les pinces Y1. Y2 et Y3 fournissent une sortie en courant utilisablepar un multimètre. un enregistreur ou tout autre appareil disposant descalibres de courant
  • les modèles Y4 et Y7 (pince à connecteur BNC) fournissent une sortie en tension continue proportionnelle au courant alternatif mesuré (1 mV/A ou 10 mV/A).

    • Y1N : Entrée (AC) : courant faible moyen 4A...600A - Sortie courant : 0.5A AC - Rapport : 1000/1 - Préc. :≤3%
    • Y2N : Entrée (AC) : courant faible moyen 4A...600A - Sortie courant : 0.5A AC - Rapport : 1000/1 - Préc. :≤1%
    • Y3N : Entrée (AC) : courant faible moyen 4A...600A - Sortie courant : 5A AC - Rapport : 100/1 - Préc. :≤3%
    • Y4N : Entrée (AC) : courant faible moyen 4A...600A - Sortie tension : 0.5V DC - Rapport : 500A/0.5V - Préc. :≤1%
    • Y7N : Entrée (AC) : courant faible moyen 1A...1200A crête - Sortie tension : 1V AC - Rapport : 1A/1mV -Préc. :≤2% - Connecteur BNC pour oscilloscope
