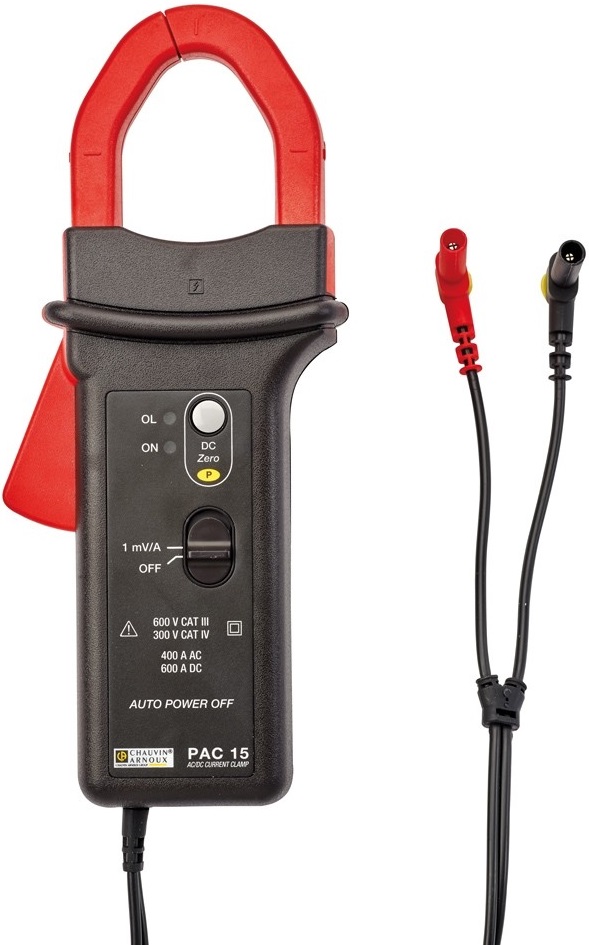

PAC15

Chauvin-Arnoux PAC15

Brand Logo
Code Testoon : CARPAC15
Référence commande : P01120115

Pince ampèremétrique AC/DC - 1 calibre: 400 A AC / 600 A DC - 1mV/A - Cordon 1.5m - fiches bananes Diam.4mm isolées
https://www.testoon.com/web/image/product.template/40921/image_1920?unique=bf95b38
Capacité d'enserrage: câbles diam.30mm ou barre 50x10 mm.
Mesure de courant AC RMS et DC.
1 calibre de courant AC : 0.5-400 A AC.
1 calibre de courant DC: 0.5-600 A DC.
Bande passante: DC-30kHz.
Signal de sortie : tension AC+DC.
Rapport sortie/entrée (sensibilité): 1 mV / A.
Zero DC automatique.
Sortie sur cordon et fiches mâles Ø4mm isolées.
Longueur cordon: 1.5m.
Pour mutimètre, enregistreur...

346,80 € 346.8 EUR 346,80 € TTC

289,00 € TTC

  • En Stock
  • Marque
  • Type de mesure de courant (AC/DC)
  • Niveau de sécurité
  • Garantie Constructeur Standard
  • Documents de métrologies/qualité fournis
  • Type de sortie (T/C)
  • Connectique de sortie
  • Type de capteur
  • Courant max de mesure
  • Surtension de Sécurité
  • Taille mâchoire
  • Longueur de câble
  • Courant max de mesure
  • Rapport de transformation (E/S)
  • Précision sonde (%)
  • Courant min de mesure

Cette combinaison n'existe pas.

Surtension de Sécurité 600V CAT III / 300V CATIV
Taille mâchoire Enserrage max.: Diam.30mm ou 50x10mm
Longueur de câble 1.5m
Courant max de mesure 400A AC, 600A DC
Rapport de transformation (E/S) 1mV/A
Précision sonde (%) 1.5 %
Courant min de mesure 500mA AC et DC
Série PAC, PACxx, PAC1x, PAC10
Poids Net 440 g
Dimensions 224x97x44 mm
Contactez-nous

Conditions générales

Partager

Chauvin-Arnoux
Pinces séries PAC 10 et PAC20



La série « PAC » est une gamme de pinces ampèremétriques à effet Hall destinée à mesurer des courants continus et alternatifs.

Les machoires permettent d'enserrer des câbles ou des petites barres.
La gamme se compose des modèles PAC1x pouvant enserrer des câbles jusqu'au diamètre 30mm ou des barres jusqu'à 50x10mm pour des courants jusqu'à 600A et des modèles PAC2x pouvant enserrer des câbles jusqu'au diamètre 39mm ou des barres jusqu'à 50x12.5mm pour des courants jusqu'à 1400A.

Principales caractéristiques du modèle PAC15 :

  • Enserrage: Diam.30mm ou 50x10mm
  • Gamme de mesure : 0.5-400 A AC RMS / 0.5-600 A DC
  • Signal de sortie : tension continue et alternative
  • Rapport sortie/entrée (sensibilité) : 1 mV / A
  • Sortie par cordon et fiches mâles Ø4mm isolées



Comparatif des modèles de la série PAC10 et PAC20:



  PAC15 PAC16 PAC17 PAC25 PAC26 PAC27
Dimensions et enserrage
Sécurité électrique CAT III 600V / CAT IV 300V
Nombre de calibres 1 2 1 2
Types de courant AC RMS et DC
Gamme de mesure 0.5-400 A AC RMS
0.5-600 A DC		 0.5-40 A AC RMS  0.5-400 A AC RMS
0.5-60 A DC  0.5-600 A DC		 0.5-1000 A AC RMS
0.5-1400 A DC		 0.5-100 A AC RMS  0.5-1000 A AC RMS
0.5-150 A DC  0.5-1400 A DC
Sensibilité
Rapport sortie/entrée		 1mV/A 10 mV/A  1mV/A 1mV/A 10 mV/A  1mV/A
Zero DC Automatique
Connectique en sortie Fiches mâles diam.4mm isolées coudées (fiches bananes) Fiche BNC mâle isolée Fiches mâles diam.4mm isolées coudées (fiches bananes) Fiche BNC mâle isolée
Longueur de cordon 1.5m 2m 1.5m 2m
