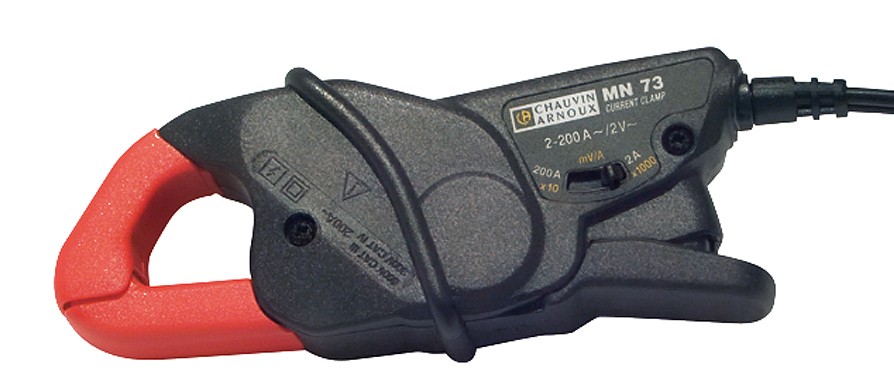

Chauvin-Arnoux MN73
Sonde ampèremétrique 10mA-200A AC - Enserrage 20mm - cordons bananes coudés
Connecteur: cordon+ fiche de sécurité diam.4mm.
Calibre de courant: 10mA...2.4A, 100mA...200A AC.
Signal de sortie: 2V AC.
Rapport: 1A/1V, 1A/10mV.
Bande passante: 40 Hz...10 kHz.
Ouverture maximale des mâchoires: 20 mm.
Sécurité électrique:
CEI 1010-1 & CEI 1010-2-032
- 600 V catégorie III, degré de pollution 2
- 300 V catégorie IV, degré de pollution 2.
Compatibilité Electromagnétique
(C.E.M.):
EN 50081-1: Classe B
EN 50082-2:
- Décharge électrostatique: CEI 1000-4-2
- Champ rayonné: CEI 1000-4-3
- Transitoires rapides: CEI 1000-4-4
- Champ magnétique à 50/60 Hz: CEI 1000-4-8.
| Surtension de Sécurité | CATIII 600V / CATIV 300V |
|---|---|
| Taille mâchoire | Enserrage diam.20mm max. |
| Longueur de câble | 1.5m |
| Courant max de mesure | 200A AC RMS |
| Rapport de transformation (E/S) | 1A / 1V, 1A / 10mV |
| Précision sonde (%) | 1 à 10% selon le courant mesuré |
| Signal de sortie | 2V AC |
| Courant min de mesure | 10mA A AC |
| Série | MN |
| Poids Net | 180 g |
| Dimensions | 135x51x30 mm |
