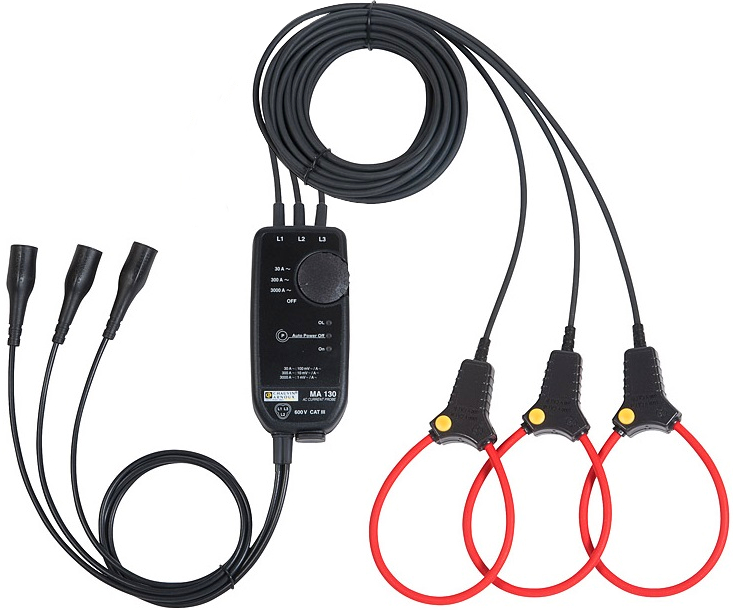

Chauvin-Arnoux MA130-250
Capteur de courant flexible, 500mA à 3kA AC, enserrage 70mm - triphasé
Modèle triphasé
Longueur du capteur: 250mm
Diamètre d'enserrage: 70mm
Mesures jusqu'à 3 kA AC
Sortie tension
Rapport de transformation: selon calibre sélectionné
Connecteurs de sortie: BNC mâles
A connecter à tout appareil pourvu d'entrées BNC et mesurant en triphasé (enregistreurs de puissance par exemple)
CAT III 600V
Alimentation: par piles ou via adaptateur secteur externe (port micro-USB 5V sur la pince)
| Surtension de Sécurité | CAT III, 600V |
|---|---|
| Taille mâchoire | 70mm |
| Longueur de câble | 2m |
| Courant max de mesure | 3 kA AC |
| Rapport de transformation (E/S) | 1A/100mV (<30A) 1A/10mV (30-300A) 1A/1mV (300-3000A) |
| Série | MiniFlex, MA130 trihasé |
| Poids Net | 500 g |
| Dimensions | 120x58x36 mm (boitier) |
Documents
Articles associés
Le MiniFlex® MA130 est un capteur flexible de courant comportant 3 boucles de mesure. Il se raccorde directement à un analyseur de puissance. à un enregistreur. ... pour réaliser une mesure des intensités triphasées ou jusqu’à 3 mesures indépendantes de courant.
Ces tores souples ont pour avantages majeurs :
• De permettre la mesure d’intensité y compris dans les endroits d’accès difficiles
• Une grande étendue de mesure
• Une bande passante adaptée aux fréquences industrielles et aux analyses d´harmoniques
• L’absence d´effet de saturation et donc d´échauffement
• Un déphasage constant et faible approprié aux mesures wattmétriques
Principales caractéristiques :
• Etendue de mesure : à partir de 0.5 A. jusqu’à 3 kA
• 3 calibres
• Longueur des capteurs (Ø d’enserrage) : 25 cm (Ø7 cm)
• Indice de protection des capteurs / du boitier : IP67 / IP54
• Signal de sortie : tension alternative
• Sortie par 3 cordons coaxiaux terminés par une fiche BNC isolée de sécurité
• Alimentation : 2 piles 1.5V AA ou externe µUSB type B 5V
• Autonomie avec piles : 500 heures
• 600 V CAT III
