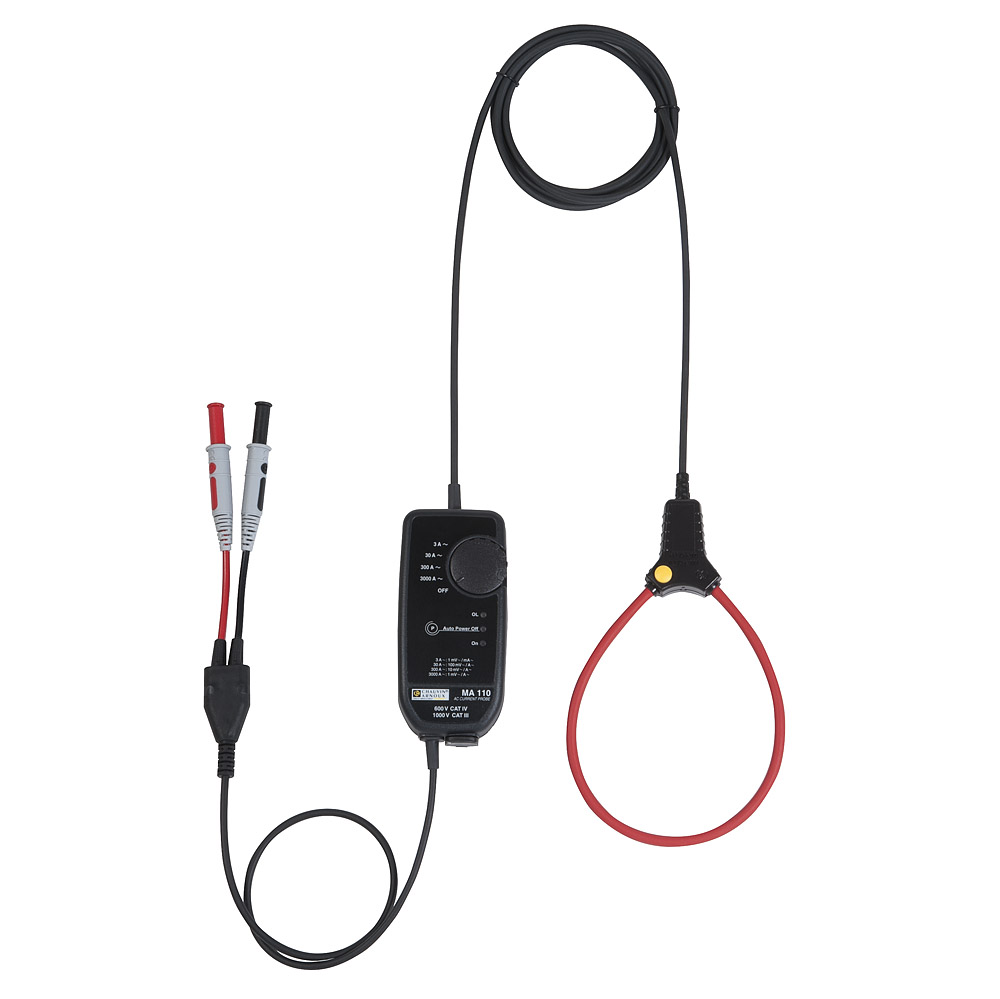

Chauvin-Arnoux MA110-350
Capteur de courant flexible, 80mA à 3kA AC, enserrage 100mm
Longueur du capteur: 350mm
Diamètre d'enserrage: 100mm
Mesures jusqu'à 3 kA AC
Sortie tension
Rapport de transformation: selon calibre sélectionné
Connecteurs de sortie: Bananes diam 4mm
A connecter à un multimètre (bornes et calibre tension (V) AC)
CAT III 1000V, CAT IV 600V
Alimentation: par piles ou via adaptateur secteur externe (port micro-USB 5V sur la pince)
| Surtension de Sécurité | CATIII 1000V / CATIV 600V |
|---|---|
| Taille mâchoire | 100mm |
| Longueur de câble | 2m |
| Courant max de mesure | 3 kA AC |
| Rapport de transformation (E/S) | 1mA/mV (<3A) 1A/100mV (3-30A) 1A/10mV (30-300A) 1A/1mV (300-3000A) |
| Série | MiniFlex, MA110 monophasé, MA100 |
| Poids Net | 300g |
| Dimensions | 120x58x36 mm (boitier) |
Documents
Articles associés
Description:
La série MiniFlex® MA110 comporte 3 modèles de capteurs flexibles se raccordant directement sur tout multimètre. wattmètre. enregistreur....
Ces tores souples ont pour avantages majeurs :
• De permettre la mesure d’intensité y compris dans les endroits d’accès difficiles
• Une grande étendue de mesure
• Une bande passante adaptée aux fréquences industrielles et aux analyses d´harmoniques
• L’absence d´effet de saturation et donc d´échauffement
• Un déphasage constant et faible approprié aux mesures wattmétriques
Principales caractéristiques :
• Etendue de mesure : à partir de 80 mA. jusqu’à 3 kA
• 4 calibres
• Longueur du capteur (Ø d’enserrage) : 17 cm. 25 cm ou 35 cm (Ø4.5 cm. Ø7 cm. Ø10 cm)
• Indice de protection du capteur / du boitier : IP67 / IP54
• Signal de sortie : tension alternative
• Sortie par cordon bifilaire terminé par 2 fiches bananes mâles droites Ø 4 mm de sécurité
• Alimentation : 2 piles 1.5V AA ou externe µUSB type B 5V
• Autonomie avec piles : 300 heures
• 600 V CAT IV
