Chauvin-Arnoux CA6683
| Tension max (V) | 400V AC/DC |
|---|---|
| Tension min (V) | 0 V |
| Fréquence de mesure (Hz) | 125 kHz |
| Signal (type) | Codage numérique |
| Poids Net | 350 g (émetteur) | 310 g (récepteur) |
| Dimensions | 160x84x40 mm (émetteur) | 198x67x36 mm (récepteur) |

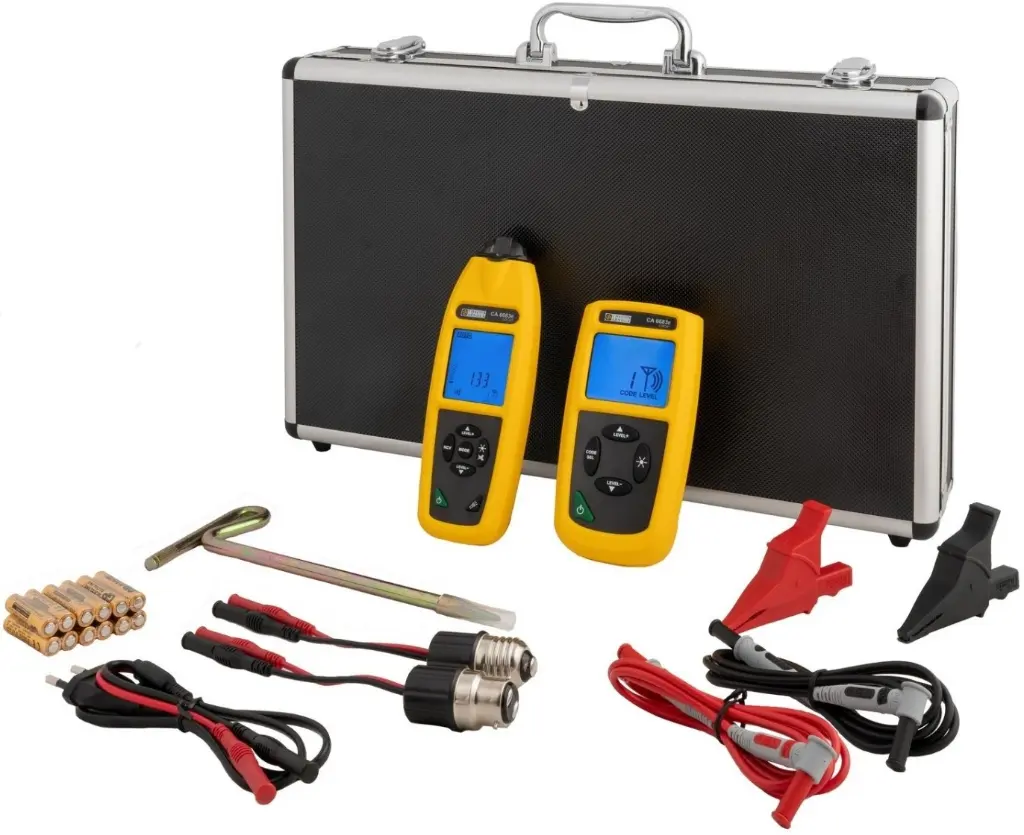

| Livré avec | 1 émetteur CA6683E, 1 récepteur CA6683R, 1 jeu de 2 cordons, 1 jeu de 2 pinces crocodiles, 1 piquet de terre en T, 1 jeu de 3 adaptateurs prise secteur P/N, douille baïonnette B22 et douille à vis E27, 2 jeux de 6 piles alcalines 1,5V LR03/AAA, 1 notice de fonctionnement 5 langues, 1 attestation de vérification, mallette de transport |
Chauvin-Arnoux CA 6683 Locat
Localisateur de câbles électriques
Points forts
- Simple d’emploi
- Fonctionne sous tension et hors tension
- Livré complet avec de nombreux accessoires, prêt à l’emploi
Description
Localiser pour gagner du temps, être efficace et réduire les coûts de remise en état.
Le CA 6683 LOCAT est un outil indispensable pour tous les travaux de maintenance, rénovation ou amélioration de l’habitat.
Simple d’utilisation, il permet de localiser rapidement un câble électrique, un tuyaux métallique d’eau ou de chauffage dans les murs ou dans le sol.
Sur une installation électrique sous tension comme hors tension, il permet d’identifier les prises, les interrupteurs, les disjoncteurs ou les fusibles raccordés au circuit. Dans le cas d’un défaut il permet de situer l’endroit d’un court-circuit, d’une rupture ou d’une déconnexion.
Le CA 6683 LOCAT est un ensemble composé d’un émetteur et d’un récepteur disposant chacun d’un grand afficheur clair et rétroéclairé, d’un réglage automatique de la puissance d’émission/de la sensibilité de détection, pour une utilisation simple et intuitive.
L’émetteur, en cas d’une présence de tension informe du danger et indique sa valeur.
Le signal émis dispose d’un codage numérique afin d’éviter les interférences, sa puissance peut être régler manuellement afin d’affiner la détection.
Dans des cas complexes, la configuration du code d’identification permet d’utiliser jusqu’à 7 émetteurs conjointement.
Le récepteur est équipé d’une torche intégrée, d’un mode silencieux et d’un réglage de sensibilité automatique ou réglable manuellement pour une meilleure sélectivité afin de s’adapter à toutes les situations sur le chantier.
Le récepteur peut être utilisé seul afin de localiser un conducteur sous tension raccordé au conducteur actif (phase) du réseau de distribution d’électricité.
Principales applications
Electricité :
- Suivre le câble dans un mur
- Repérer des conducteurs enterrés
- Repérer les passages des câbles dans une maison
- Déterminer l'emplacement d'une coupure dans le circuit
- Localiser un court-circuit
- Repérer une prise, un interrupteur, une boite de dérivation, un fusible, un disjoncteur, …
Plomberie/chauffage :
- Repérer les canalisations (cuivre, acier, ...)
- Suivre une canalisation plastique
- Déterminer l’emplacement d’un bouchon
Telecom:
- Repérage de câble
- Suivre une ligne téléphonique
- Discrimination d’une paire dans un toron
