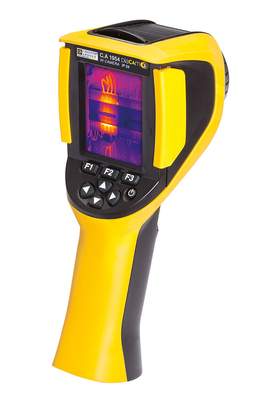

Chauvin-Arnoux CA1954 - DiaCAm2

Brand Logo
Code Testoon : CARCA1954
Référence commande : P01651904

Caméra thermique, -20-+250°C, 160x120, 28°x38°, 4.1 mrad, 0.08°C, USB, Bluetooth, enregistrement vocal
https://www.testoon.com/web/image/product.template/40195/image_1920?unique=abb665f
Caméra thermique : CA1954 DiaCAm2.

Type de capteur: microbolomètre non refroidi.
Matrice: 160x120 éléments (19 200 pixels).
IFOV: 4.1 mrad.
FOV: 28°Hx38°V.
Focalisation fixe.
Bande spectrale: 8 - 14 µm.
Gamme de mesures: -20 à +250°C.
Ecran couleur 2.8".
Annotation vocale.
Menu avec aide contextuelle.
Autonomie de 9h, démarrage rapide.
Mémoire sur carte SD.
Connectivité Bluetooth pour connexion avec oreillette et aux instruments de mesure (pinces de courant, multimètres, etc...).
Interface USB.
Volet de protection intégré.

2 158,80 € 2158.8 EUR 2 158,80 € TTC

1 799,00 € TTC

  • En Stock
  • Marque
  • Certifié CNPP
  • Taille du détecteur (nb éléments, pixels)
  • Champ de vision
  • IFOV (résolution spatiale)
  • Sensibilité (NETD)
  • Focalisation/Mise au point (type)
  • Application type
  • ATEX
  • Garantie Constructeur Standard
  • Compatible Windows
  • Compatible iOS
  • Compatible Android
  • Détecteur (type)
  • Bluetooth
  • Correction de l'émissivité à l'écran
  • Image visible
  • Fluke Connect
  • WiFi
  • Affichage
  • Champ de vision (FOV) horizontal
  • Champ de vision (FOV) vertical
  • IFOV (mrd)
  • Sensibilité (NETD)
  • Température max (°C)
  • Température min (°C)
  • Précision de mesure
  • Bande spectrale (µm)
  • Distance min de focalisation (cm)
  • Mode de mesure (type)
  • Fréquence d'affichage (Hz)
  • Modes de visualisation
  • Détecteur (taille)
  • Détecteur (résolution)
  • Détection de fièvre

Cette combinaison n'existe pas.

Certifié CNPP Non
ATEX Non
Compatible Windows Non
Compatible iOS Non
Compatible Android Non
Bluetooth Oui
Correction de l'émissivité à l'écran Oui
Image visible Oui
Fluke Connect Non
WiFi Non
Affichage LCD couleur 3,5 pouces orientable
Champ de vision (FOV) horizontal 28°
Champ de vision (FOV) vertical 38°
IFOV (mrd) 4.1 mrd
Sensibilité (NETD) 0.08°C
Température max (°C) +250°C
Température min (°C) -20°C
Précision de mesure ±2 °C ou ±2 % de la lecture
Bande spectrale (µm) 8-14 µm
Distance min de focalisation (cm) 30 cm
Mode de mesure (type) 1 curseur manuel + 1 détection automatique + Min Max Moy sur aire ajustable + Profil température + Isotherme avec récupération du point de rosée via BT.
Fréquence d'affichage (Hz) 9Hz
Modes de visualisation image thermique, image réelle avec compensation automatique de parallaxe, Fusion d'image disponible via le logiciel PC.
Détecteur (taille) 160x120 éléments
Détecteur (résolution) 19200 pixels
Détection de fièvre Non
Série CA1954, DiaCAm2
Poids Net 700g avec accumulateurs
Dimensions 225x125x83 mm
Caractéristiques Supplémentaires IP54, Liaison USB et fonction Mass Storage, Bluetooth pour connectivité avec oreillette et instruments de mesure CA Metrix, montage sur trépied insert 1/4" sur la caméra, Autonomie 9h (Typique) / Luminosité 50% Bluetooth désactivé, Tenue aux chutes de 2 mètres sur toutes les faces, paramètres réglables : émissivité, température d'environnement, distance, humidité relative.
Contactez-nous
Articles associés
NETD · Guides

Conditions générales

Partager

Points forts

 Les atouts de la C.A 1954 (DiaCam2)

  1.   une autonomie exceptionnelle de 9 h.
  2.   rapidité : démarrage en quelques secondes seulement.
  3.   une table d’émissivité enrichissable à volonté.
  4.   la possibilité de renommer les images et thermogrammes par site.
  5.   l’enregistrement et la mise en mémoire des configurations selon les applications (bâtiment, armoire électrique...).
  6.   Enregistrement vocal grâce à l'oreille bluetooth pour enregistrer vos commentaires (détails, condition de mesure...) en direct sur l’image.
  7.   Connectivité avec pinces de courant et multimètres : toutes les mesures nécessaires en simultanée.

Description


Conçue et développée pour une utilisation simplifiée. elle convient à toutes les applications dans les secteurs du bâtiment. de la maintenance électrique et mécanique pour :

  •   les audits thermiques
  •   la recherche de défauts : ponts thermiques. infiltrations. présence d’humidité
  •   la maintenance électrique : détection de contacts défaillants. de déséquilibres….
  •   les entretiens mécaniques : détection de points d’usure, mauvais alignement d'arbre, de surchauffe moteur, de problème de lubrification…

Son design a été étudié pour utilisation simplifiée :

  •   une prise en main aisée. avec un accès direct aux fonctions d’une seule main
  •   équilibrée, la C.A 1954 ne bouge pas même posée debout sur une table, insert trépied 1/4" monté sur la caméra
  •   l’affichage se fait sur le large écran de 2.8 pouces dont la luminosité se règle automatiquement.
  •   le champ de vision (28°x38°) dispose d’un focus free permettant à l’image de rester nette quelle que soit la distance.
  •   des aides contextuelles guident l’utilisateur pour limiter les risques d’erreurs.
  •   la C.A 1954 permet d’enregistrer directement des commentaires vocaux sur l’image.
  •   le volet de protection de l’objectif est intégré dans l’appareil : plus de pertes ou de gênes.

Communicante. la caméra C.A 1954 récupère via Bluetooth en simultané les mesures nécessaires (courant…) issues de pinces de courant et de multimètres.

Le logiciel
CAmReport. le logiciel pour l’analyse des thermogrammes. permet une analyse fine au moyen de plusieurs outils :

  •    Curseurs (affichage automatique de la température au point choisi).
  •    Profil thermique (affichage automatique des températures Min/Max/Moy de la ligne).
  •    Un carré ou cercle pour une analyse par zone.
  •    Des tableaux de résultats affichent automatiquement et rapidement l’ensemble des informations/outils d’analyse du thermogramme.
  •    Des polygones et polylignes pour analyser plus précisément certaines zones du thermogramme.
  •    Tableau d’émissivité en standard pouvant être enrichi par l’utilisateur.

CAmReport permet également la création de rapports automatique selon différents modèles disponibles. Ils sont exportables au format word ou pdf. L’édition et l’archivage sont ainsi simplifiés.

Caractéristiques complémentaires :

  •    Détecteur 160 x 120 de type microbolomètre UFPA. 8 ~14 μm.
  •    IFOV (résolution spatiale) 4.1 mrad.
  •    Plage de température -20°C à 250°C.
  •    Mode de visualisation : image thermique. image réelle avec compensation automatique de parallaxe. Fusion d’image disponible via le logiciel PC.
  •    Outils de mesure : 1 curseur manuel + 1 détection automatique + Min Max Moy sur aire ajustable + Profil température + Isotherme.
  •    Paramètres réglables : émissivité. température d’environnement. distance. humidité relative.
  •    Mémoire Sur carte micro SD 2 Go (environ 4000 images) Amovible jusque 32 Go.
  •    Indice de protection IP 54.
  •    Masse / Dimensions 700g avec accumulateurs / 225x125x83 mm.
