MDO3054

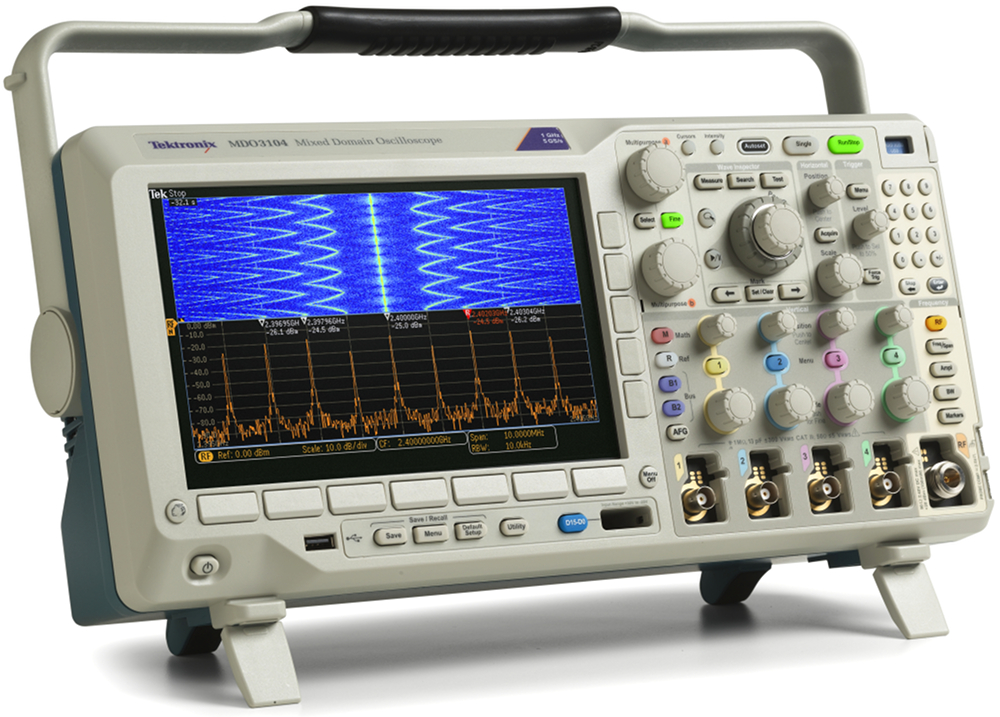

Tektronix MDO3054

Brand Logo
Code Testoon : TEKMDO3054
Référence commande : MDO3054

Oscilloscope à domaine mixte 6-en-1 évolutif, 500MHz,2.5GEch/s,10Mpts, voies: 4 + 16 logiques + 1 RF
https://www.testoon.com/web/image/product.template/31300/image_1920?unique=d2ce82a
oscilloscope à domaine mixte 6-en-1 (temporel et fréquentiel).
1: Oscilloscope numérique 500MHz. 4 voies. 10Mpts. 2.5GEch/s.
2: Analyseur de spectre. 1 voie RF dédiée. 9kHz-500MHz (3GHz en option).
3: Analyseur logique 16 voies (Sonde 16 voies en option).
4: Analyseur de protocole (CAN. LIN. I2C. Puissance. test limite/masque) (Modules en option).
5: Générateur à fonctions arbitraires. 50MHz max.. 128kpts. 13 signaux prédéfinies (En option).
6: Voltmètre et fréquencemètre numérique. 3-1/2 digits (Option gratuite via enregistrement).

4 sondes passives de tension. 3.9pF. 500 MHz. 10x fournis en standard.

7,700.00 € 7700.0 EUR 7,700.00 € Tax Excluded 11,000.00 €

7,700.00 € Tax Excluded 11,000.00 €

  • 011-Sensibilité Verticale Max. (V/div)
  • 018-Traitement du signal (FFT)
  • 026-Fonctions Mathématiques (O/N)
  • 003-Nombre de Voies analogiques
  • Garantie Constructeur Standard
  • 045-Interface PC
  • 693-Alimentation par batterie
  • 007-Résolution verticale (Bits)
  • 009-Déclenchement (Type)
  • 338-Analyse logique/MSO (O/N)
  • 695-Voie dédiée RF
  • 696-Décodage de bus
  • 004-Bande Passante (Hz)
  • 005-Fréquence d'échantillonnage (éch/s)
  • 006-Profondeur mémoire (pts)

This combination does not exist.

011-Sensibilité Verticale Max. (V/div) 10 V
018-Traitement du signal (FFT) Oui
026-Fonctions Mathématiques (O/N) Oui
003-Nombre de Voies analogiques 4 Voies
Garantie Constructeur Standard 3 Ans
045-Interface PC Ethernet
693-Alimentation par batterie Non
007-Résolution verticale (Bits) 8 Bits
009-Déclenchement (Type) Logique/Pattern
338-Analyse logique/MSO (O/N) Oui
695-Voie dédiée RF Oui
696-Décodage de bus Non
004-Bande Passante (Hz) 200 MHz - 500 MHz
005-Fréquence d'échantillonnage (éch/s) 1 Géch/s - 5 Géch/s
006-Profondeur mémoire (pts) 10 Mpts - 20 Mpts
Contact Us

Terms and Conditions

Share

L'oscilloscope à domaines mixtes et instrument 6-en-1 évolutif


 MDO  MDO  MDO  MDO  MDO
 3012  3014  3022  3024  3032  3034  3052  3054  3102  3104
Voies analogiques
Nombre de voies
2 4 2 4 2 4 2 4 2 4
Bande passante 100 MHz200 MHz350 MHz500 MHz1 GHz
Temps de montée 3.5 ns1 ns1.75 ns700 ps350 ps
Taux d'échantillonnage
1-2 voies 2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s5 GEch/s
3-4 voies 2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s2.5 GEch/s
Profondeur mémoire
1-4 voies 10M10M10M10M10M
Analyseur de spectre
Nombre de voies    1 1 1 1 1
Bande passante
Standard
 9 kHz - 100 MHz  9 kHz - 200 MHz  9 kHz - 350 MHz  9 kHz - 500 MHz  9 kHz - 1 GHz
Option
 9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz  9 kHz - 3 GHz
Analyseur logique

OPTION: Sonde 16 voies logiques
Analyseur de protocole
            OPTION: Analyse et Décodage de bus (I2C. CAN. LIN. UART-RS232. etc...)
Générateur de fonctions
arbitraires
 OPTION: Jusque 50MHz. 13 formes d'ondes prédéfinies + arbitraire
Voltmètre numérique
 OPTION: Voltmètre 4 digits et compteur de fréquence
