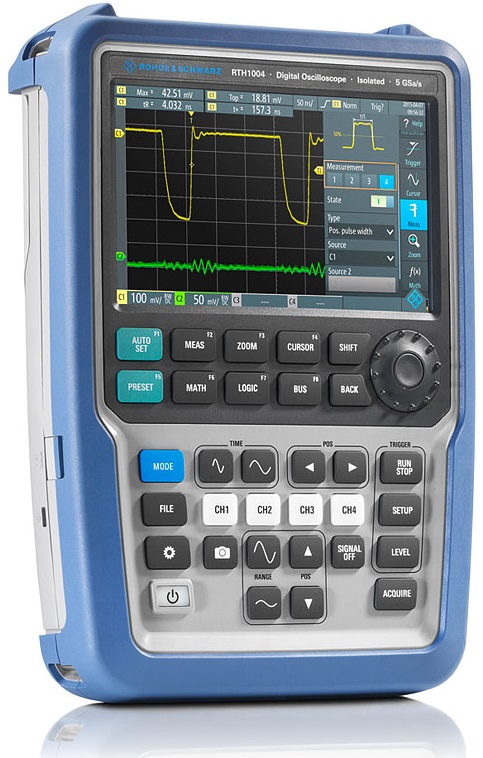

Rohde & Schwarz RTH-1004
Oscilloscope portatif, 4 voies, 60MHz (upgradable jusqu'à 500MHz), 1.25/5 Gech/s, 500kpts max.
Nombre de voies: 4.
Bande passante: 60MHz; upgrade en option jusqu'à 500MHz.
Fréquence d'échantillonnage: 1.25 (4 voies) ou 2.5 (2 voies) ou 5 (1 voie) Gech/s.
Profondeur mémoire: 500kpts max.
Vitesse d'acquisition: 50 000 wfm/s max.
Décodage de bus: I2C/SPI (option K1), UART/RS232/RS422/RS485 (option K2).
Signaux mixtes: sonde 8 voies logiques (option B1).
33 fonctions de mesures automatiques
Interface USB.
| 011-Sensibilité Verticale Max. (V/div) | 100 V |
| 018-Traitement du signal (FFT) | Oui |
| 026-Fonctions Mathématiques (O/N) | Oui |
| 003-Nombre de Voies analogiques | 4 Voies |
| Garantie Constructeur Standard | 2 Ans (Extensible 1 An*) |
| 045-Interface PC | USB |
| 007-Résolution verticale (Bits) | 10 Bits |
| 009-Déclenchement (Type) | Logique/Pattern |
| 004-Bande Passante (Hz) | 500 MHz - 1 GHz |
| 005-Fréquence d'échantillonnage (éch/s) | 1 Géch/s - 5 Géch/s |
| 006-Profondeur mémoire (pts) | 200 Kpts - 500 Kpts |
R&S®Scope Rider - Oscilloscope numérique portatif performant
Bande passante : 60MHz --> 500MHz
Bande temps : 2mV/div --> 100V/div
Acquisition 2.25 Gech/s --> 5Gech/s
Profondeur mémoire 125 --> 500Kpts
50 000 wfm/s
Convertisseur 10-bit A/C
Jusqu’à 200V en plage de réglage
33 fonctions de mesures automatiques.
Protocol de décodage BUS:
I²C avec options K1
SPI avec options K1
UART/RS-232/RS-422/RS-485 avec options K2
Ecran couleur de 7 ‘’ tactile capacitif (même qualité que les smartphone). résolution 800 x 480 pixels
Touches du clavier large (utilisable avec des gants)
Raccourcis clavier pour changer de modes et faire des copies d'écran
Cache chargeur étanche et résistants
Connectivités :
USB. Ethernet. Wifi. LAN
Emplacement pour Micro SD
Sonde d’entrée : CATIV 600/ CAT III 1000V
Housse de protection IP51
Poids avec batterie : 2.4 Kg
Dimension : 201mm/293mm/74mm
Autonomie supérieur à 4 heures
