GF467AF

Elc GF467AF

Brand Logo
Code Testoon : ELCGF467AF
Référence commande : GF467AF

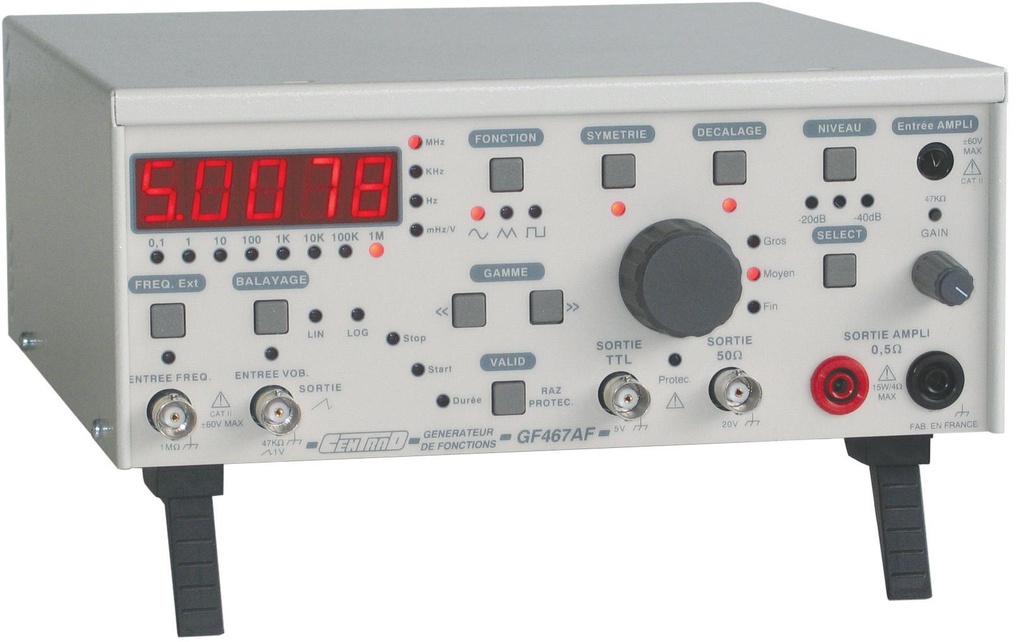

Générateur de fonctions 5MHz, 20Vcc, atténuation -40dB, sortie ampli 15W
https://www.testoon.com/web/image/product.template/25482/image_1920?unique=d2ce82a
Générateur de fonctions.
0,01Hz - 5MHz.
- Sortie 0.5 Ohm délivrant 15W sous 4 Ohm protégée
- Fréquencemètre réciproque interne ou externe 50MHz.
- Grande qualité des signaux.
- Sorties 50 Ohm et TTL protégées contre les réinjections de tension de ±60V.
- Rapport cyclique variable continûment sur toutes les gammes.
- Offset indépendant de l'atténuateur.
- Balayage interne lin. ou log. et vobulation externe VCF ou FM.

450.00 € 450.0 EUR 450.00 € Tax Excluded

450.00 € Tax Excluded

  • 119-Niveau de sécurité
  • Garantie Constructeur Standard
  • 045-Interface PC
  • 060-Formes d'ondes (Type)
  • 061-Vobulation (O/N)
  • 062-Modulation (Type)
  • 064-Tension de sortie max. (V)
  • 070-Sorties supplémentaires (TTL et CMOS)

This combination does not exist.

119-Niveau de sécurité CAT I
Garantie Constructeur Standard 1 An
045-Interface PC RS-232
060-Formes d'ondes (Type) Balayage
061-Vobulation (O/N) Oui
062-Modulation (Type) AM
064-Tension de sortie max. (V) 20Vcc
070-Sorties supplémentaires (TTL et CMOS) TTL
Contact Us

Terms and Conditions

Share

ELC  GF467AF


Caractéristiques techniques

Fonctions
Triangle. sinus. carré. rampe. impulsion. offset. balayage interne linéaire ou
logarithmique. vobulation externe VCF ou FM.
Plage de fréquence : 0.01Hz à 5MHz en 7 gammes.
Réglage de fréquence : Bouton de réglage rapide + réglage fin
(10% du réglage rapide).

Caractéristiques des formes d'ondes
Taux de distorsion de la sinusoïde : < 1% et harmoniques < -30dB.
Non linéarité du triangle : 1% maxi (jusqu'à 100KHz).
Temps de montée et de descente du signal carré : 30ns maxi (10 à 90%).

Sortie principale
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Impédance de sortie : 50Ω. précision : 5%.
Niveau de sortie : 20V crête à crête en circuit ouvert.
10V crête à crête sur charge 50Ω.

Sortie 0.5Ω
(Protégée contre les courts-circuits)
Impédance de sortie : 0.5Ω. précision : 10%.
Puissance de sortie : 15W sur 4Ω ; courant maxi : 2A
Tension de sortie : 12.5V en circuit ouvert.
Tension de décalage : 7.8V eff. sur 4Ω indépendant de l'atténuateur fixe.
Bande passante : DC à 100KHz.
Réglage de la puissance : de 0 au maxi par potentiomètre.
Entrée externe : sensibilité de 5mV. impédance d'entrée de 47kΩ 10%.
gain de 500 ; bande passante : 0 à 100KHz.

Sortie TTL
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Signal carré synchrone 0 - 5 Volts. Sortance : > 10.
Temps de montée et de descente : < 20 ns.

Fréquencemètre
Plage de fréquence : 0 à 50MHz en 8 gammes automatiques.
Lecture réciproque pour les très basses fréquences.

Sécurité
Classe II. transformateur de sécurité TBTS.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.

CEM
Conforme aux normes EN 61000-6-1 et EN 55011. classe B.
