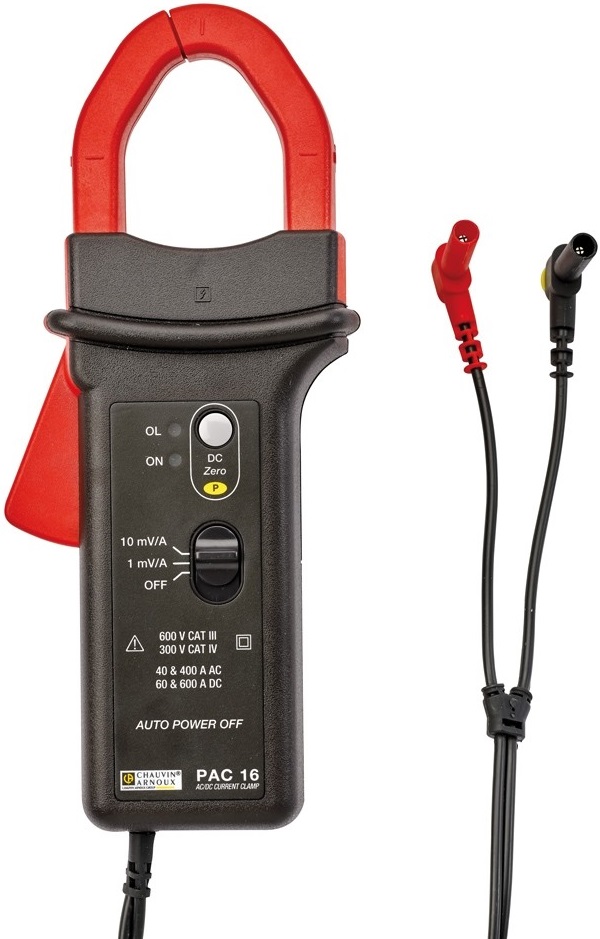

Chauvin-Arnoux PAC16

Brand Logo
Code Testoon : CARPAC16
Référence commande : P01120116

Pince ampèremétrique AC/DC - 2 calibres: 40-400 A AC / 60-600 A DC - 1mV/A et 10mV/A - Cordon 1.5m - fiches bananes Diam.4mm isolées
https://www.testoon.com/web/image/product.template/40069/image_1920?unique=d2ce82a
Capacité d'enserrage: câbles diam.30mm ou barre 50x10 mm.
Mesure de courant AC RMS et DC.
2 calibres de courant AC : 0.5-40 A AC et 0.5-400 A AC.
2 calibres de courant DC: 0.5-60 A DC et 0.5-600 A DC.
Bande passante: DC-30kHz.
Signal de sortie : tension AC+DC.
Rapport sortie/entrée (sensibilité): 10 mV / A et 1 mV / A.
Zero DC automatique.
Sortie sur cordon et fiches mâles Ø4mm isolées.
Longueur cordon: 1.5m.
Pour mutimètre, enregistreur...

319.00 € 319.0 EUR 319.00 € Tax Excluded

319.00 € Tax Excluded

  • 117-Type de mesure de courant (AC/DC)
  • 119-Niveau de sécurité
  • Garantie Constructeur Standard
  • 542-Documents de métrologies/qualité fournis
  • 118-Type de sortie (T/C)
  • 150-Connectique de sortie
  • 520-Type de capteur
  • 105-Courant max de mesure

This combination does not exist.

117-Type de mesure de courant (AC/DC) AC
119-Niveau de sécurité CAT III
Garantie Constructeur Standard 1 An
542-Documents de métrologies/qualité fournis Constat de vérification
118-Type de sortie (T/C) Tension
150-Connectique de sortie Cordon+fiche de sécurité diam.4mm(banane)
520-Type de capteur Classique, A effet HALL
105-Courant max de mesure 500A - 1 kA
Contact Us

Terms and Conditions

Share

Chauvin-Arnoux
Pinces séries PAC 10 et PAC20



La série « PAC » est une gamme de pinces ampèremétriques à effet Hall destinée à mesurer des courants continus et alternatifs.

Les machoires permettent d'enserrer des câbles ou des petites barres.
La gamme se compose des modèles PAC1x pouvant enserrer des câbles jusqu'au diamètre 30mm ou des barres jusqu'à 50x10mm pour des courants jusqu'à 600A et des modèles PAC2x pouvant enserrer des câbles jusqu'au diamètre 39mm ou des barres jusqu'à 50x12.5mm pour des courants jusqu'à 1400A.

Principales caractéristiques du modèle PAC16 :

  • Enserrage: Diam.30mm ou 50x10mm
  • Gamme de mesure : 0.5-40 et 0.5-400 A AC RMS / 0.5-60 et 0.5-600 A DC
  • Signal de sortie : tension continue et alternative
  • Rapport sortie/entrée (sensibilité) : 10 mV / A, 1 mV / A
  • Sortie par cordon et fiches mâles Ø4mm isolées



Comparatif des modèles de la série PAC10 et PAC20:



  PAC15 PAC16 PAC17 PAC25 PAC26 PAC27
Dimensions et enserrage
Sécurité électrique CAT III 600V / CAT IV 300V
Nombre de calibres 1 2 1 2
Types de courant AC RMS et DC
Gamme de mesure 0.5-400 A AC RMS
0.5-600 A DC		 0.5-40 A AC RMS  0.5-400 A AC RMS
0.5-60 A DC  0.5-600 A DC		 0.5-1000 A AC RMS
0.5-1400 A DC		 0.5-100 A AC RMS  0.5-1000 A AC RMS
0.5-150 A DC  0.5-1400 A DC
Sensibilité
Rapport sortie/entrée		 1mV/A 10 mV/A  1mV/A 1mV/A 10 mV/A  1mV/A
Zero DC Automatique
Connectique en sortie Fiches mâles diam.4mm isolées coudées (fiches bananes) Fiche BNC mâle isolée Fiches mâles diam.4mm isolées coudées (fiches bananes) Fiche BNC mâle isolée
Longueur de cordon 1.5m 2m 1.5m 2m
