La mesure P2P
Mesurer ce que l'on ne peut pas atteindre. Depuis une seule position, le Leica DISTO X6 relève la distance entre deux points distants — même inaccessibles — puis transforme ce relevé en plan CAO exploitable, jusqu'à ZWCAD.
Le P2P, ou comment mesurer l'inaccessible
Un télémètre classique exige un chemin dégagé entre vous et la cible : il mesure d'une surface à une autre. Or, sur le terrain, beaucoup de distances échappent à cette règle — un faîtage, une corniche en hauteur, une zone obstruée ou dangereuse, une forme irrégulière. La technologie Point-à-Point (P2P) lève cette contrainte : depuis une seule position, vous visez le point A, puis le point B. L'instrument combine distance, angle et inclinaison pour calculer la distance réelle entre ces deux points — sans jamais les toucher.
Chaque visée P2P ne relève pas qu'une distance : elle enregistre la position de chaque point dans l'espace (coordonnées X / Y / Z). En accumulant ces points depuis une même station, on mesure des surfaces complexes (polygones) et l'on reconstitue de véritables formes en 3D, point par point.
Relevé de plan 2D
Pièces, ouvertures, emprises au sol : relevez un plan 2D à l'échelle à partir des points pris depuis une seule position.
Formes complexes en 3D
Escaliers, garde-corps, façades, dénivelés de terrain : capturez des géométries irrégulières en volume, point par point.
Points en hauteur & zones à risque
Faîtages, corniches, cages d'ascenseur, abords de voirie : mesurez l'inaccessible depuis un emplacement sûr, sans nacelle ni échelle.
Une seule station, deux visées, une distance exacte
Le calcul repose sur la trigonométrie : pour chaque point, le DISTO connaît la distance laser et les angles. Il en déduit la géométrie complète entre A et B.
- 1Visez le point ADistance + angle horizontal + inclinaison sont enregistrés.
- 2Visez le point BMême relevé, depuis la même position de l'instrument.
- 3Lisez le résultatDistance A–B, différence de hauteur (Δh), distance horizontale et inclinaison s'affichent instantanément.
La caméra Pointfinder (zoom 4×) permet de viser et mesurer en P2P jusqu'à 250 m, même en plein soleil. En répétant les visées depuis le même poste, on capture des plans entiers en trois dimensions.

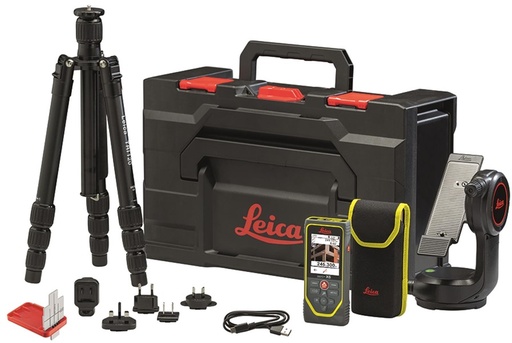

Le Leica DISTO X6, station de mesure P2P
Monté sur trépied avec l'adaptateur DST 360-X, le DISTO X6 se transforme en véritable station Point-à-Point. Des capteurs d'angle et d'inclinaison de haute précision se combinent au télémètre laser pour résoudre la géométrie, tandis que la caméra de visée sécurise chaque pointé, même à grande distance.
La technologie P2P nécessite l'adaptateur DST 360-X et un trépied — tous deux inclus dans le pack DISTO X6 P2P. Le X6 seul réalise toutes les mesures de distance classiques.

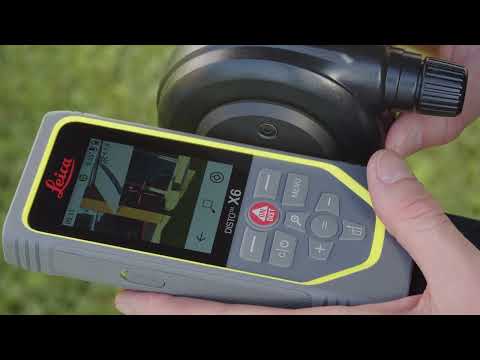

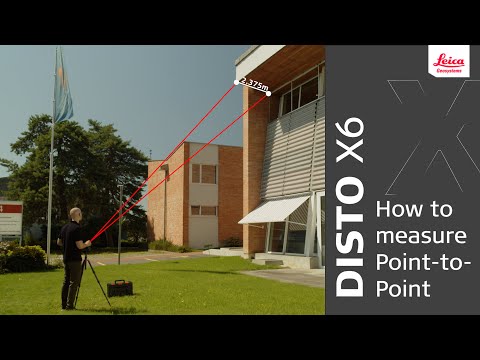

Voir le P2P en action
Rien ne vaut une démonstration. Leica Geosystems consacre une série de vidéos à la technologie Point-à-Point du DISTO X6 — prise en main, mesure de points inaccessibles, cas concrets sur le terrain.

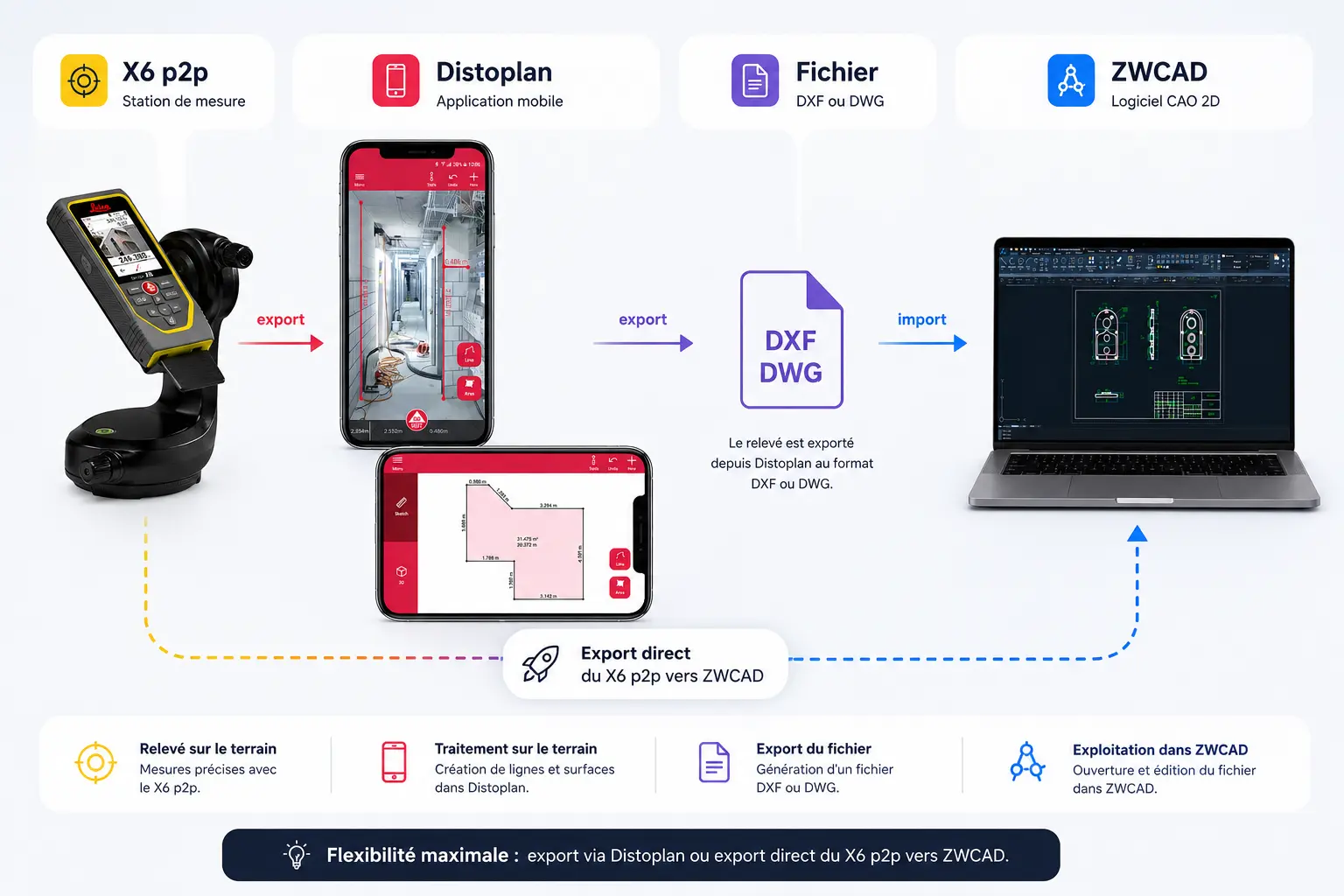

Du chantier au plan CAO : la chaîne complète
Quatre étapes relient la mesure sur site au plan technique finalisé. Le relevé reste numérique de bout en bout — aucune ressaisie, aucune perte d'information.
Capturer
Le DISTO X6 (+ DST 360-X) relève les points en P2P, directement sur le chantier.
Points 3DVisualiser
L'application DISTO Plan affiche le plan 2D/3D en temps réel sur smartphone ou tablette.
DISTO PlanExporter
Les fichiers sont générés au format CAO normalisé, prêts à être ouverts dans tout logiciel.
DXF / DWGTraiter
Dans ZWCAD, vous finalisez cotes, calques et annotations pour un plan technique propre.
ZWCAD
DISTO Plan, le pont entre le terrain et la CAO
Gratuite sur iOS et Android, l'application se connecte au DISTO en Bluetooth et reçoit chaque mesure en direct. Vous voyez votre plan se construire à l'écran, repérez immédiatement les points manquants, puis exportez vers la CAO.
- Visualisation 2D/3D en temps réel — contrôlez vos relevés sans rien oublier.
- Plans à l'échelle avec portes et fenêtres, calculs de surfaces, périmètres et volumes.
- Export DXF / DWG pour la CAO, ou PDF pour le partage avec vos équipes.
Bon à savoir. Le téléchargement et la visualisation (Sketch Plan, Smart Room, export PDF/JPG) sont gratuits. La capture P2P et l'export CAO (DXF/DWG) s'activent via un abonnement, avec un mois d'essai offert. Astuce : les points P2P peuvent aussi être enregistrés en DXF directement sur le X6 et récupérés par câble USB.

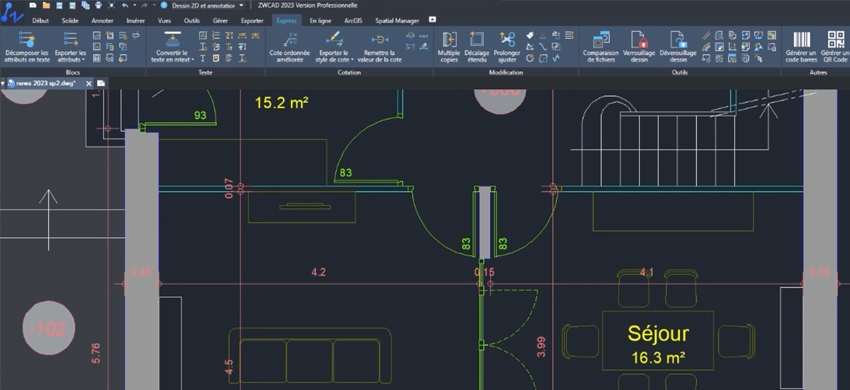

ZWCAD, pour finaliser vos plans
Une fois exporté, votre fichier DXF ou DWG s'ouvre nativement dans ZWCAD. 100 % format DWG, l'interface reprend les codes d'AutoCAD : la prise en main est immédiate. Vous y peaufinez calques, cotation, hachures et annotations pour livrer un plan technique impeccable.
Adoptez la mesure P2P sur vos chantiers
Du relevé Leica DISTO X6 au plan finalisé sous ZWCAD, Testoon vous accompagne sur toute la chaîne. Besoin d'un conseil sur le pack X6 P2P ou sur la mise en place du flux ? Parlons-en.
Leica et DISTO sont des marques de Leica Geosystems AG. ZWCAD est une marque de ZWSOFT, éditée et distribuée en France par ZW France (Groupe Geomesure). AutoCAD est une marque déposée d'Autodesk, Inc. Caractéristiques techniques fournies à titre indicatif, sous réserve d'évolution constructeur.
